Korlátrúd elem beállításai (felső korlátrúd, fogódzó, korlátrúd))

Ez a panel minden korlát típusú korlátelem (felső korlátrúd, fogódzó, korlátrúd) Beállítások párbeszédpaneljén elérhető.

Az elérhető vezérlők a kiválasztott Korlát összetevőtől függnek (azaz beépített, profilos).

Az Összetevő beállításokat minden vízszintes korlátelemtípus (felső korlátrúd, fogódzó, korlátrúd) esetén külön-külön kell megadni.

Ügyeljen, hogy a megfelelő korlátösszetevő párbeszédpaneljét nyissa meg (azaz a fogódzó módosításához válassza a Fogódzó elemek beállításait a Fogódzó beállításai párbeszédablakban).

Korlát 2D jelkép típusa

Adja meg a Jel típusa értéket a Korlát összetevő beállításainak 2D megjelenítés lapján.

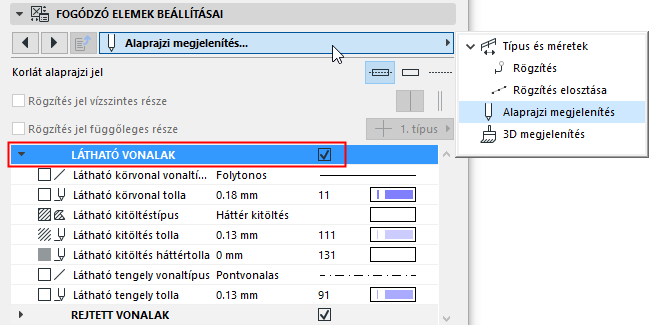

Korlát 2D jelkép megjelenítése

Adja meg a Korlát összetevő 2D-s ábrázolásának beállításait a lenti vezérlőkkel (a korlát látható és rejtett elemeire vonatkozóan).



Korlát 2D jelkép megjelenítése/elrejtése

Alapértelmezés szerint a Korlát összetevők láthatósága D nézetben a Dokumentáció > Modellnézetek > Modellnézet-beállítások > Korlát beállítások menüpontban állítható be.

Állítsa be a Korlát alaprajzi jel láthatóságát a Korlát beállításainál. (Lásd Korlát alaprajz Jel összetevők .)

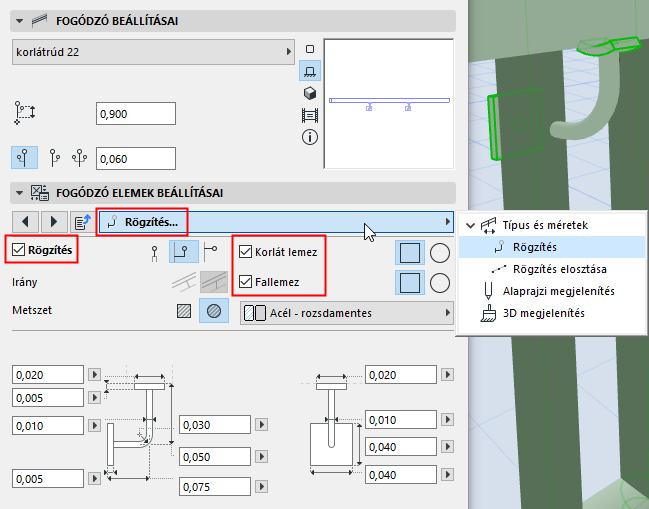

Rögzítés beállításai

A beállítások (beleértve a méretet és az építőanyagot) a Korlát összetevő beállításainak Rögzítés beállítások oldalán találhatók. A profilos korlátrögzítés például állhat fallemezből, korlátlemezből vagy mindkettőből.



Rögzítés elosztása

A rögzítések korlát mentén történő elhelyezésének módja a Korlát összetevő beállításainak Rögzítés elosztása oldalán adható meg.

Válasszon elosztási módot:

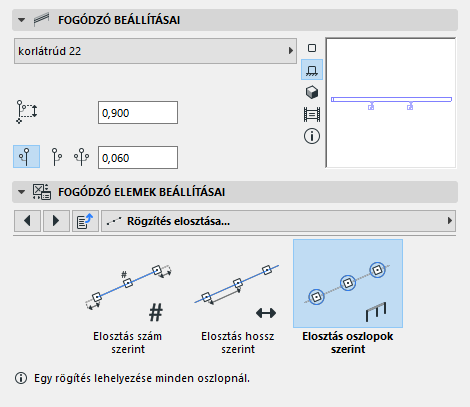

  • Kiosztás oszloponként: Helyezzen rögzítést minden oszlophoz és belső oszlophoz.

    FixingDistribution.png  PostInnerPost3D.png

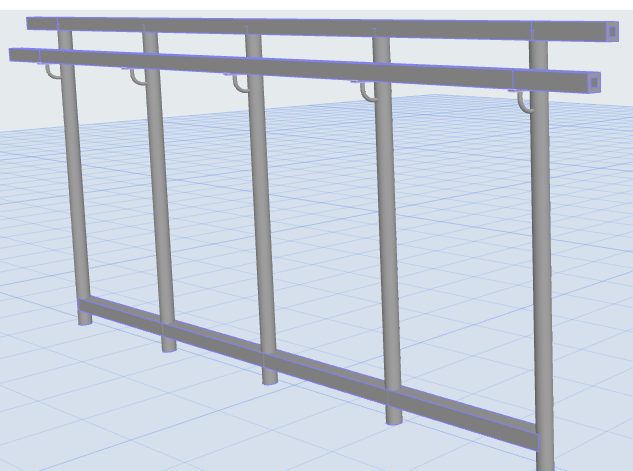

    Fogódzó rögzítései az oszlopoknál és belső oszlopoknál

  • Elosztás osztások szerint
    • Adja meg az Osztások száma mezőben a szakasz hosszán elhelyezendő rögzítések számát.
    • A Távolság a végektől opció az első/utolsó rögzítés és a korlát vége közötti távolságot jelenti.
  • Elosztás minta szerint
    • Ossza el a rögzítéseket egyenletesen a rajzolt minta hosszán
    • Jelölje be az Automatikus elrendezés (legjobb illeszkedés) lehetőséget, vagy
    • Válasszon egy kezdőpontot a rögzítések elosztásához.
      • Szakasz eleje vagy szakasz vége
      • Szakasz közepe: egy rögzítés kerül középre, a többit a program elosztja egymástól adott távolságra mindkét oldalon.
      • Szakasz közepe a legjobb illeszkedéssel: a program egymástól adott távolságra helyezi el a rögzítéseket úgy, hogy azok szimmetrikusan helyezkedjenek el a szakasz hosszán.
      • Egyedi helyzet: adja meg a kezdőpontot (a szakasz elejétől mért távolság)

        LayoutBySpacing.png LayoutBySpacing3D.png

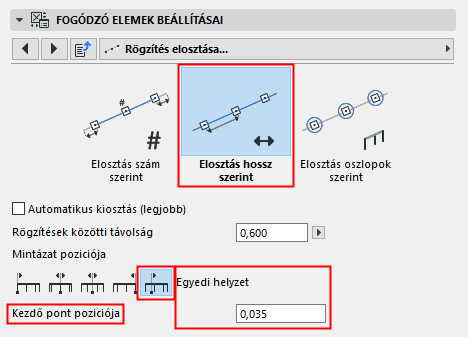

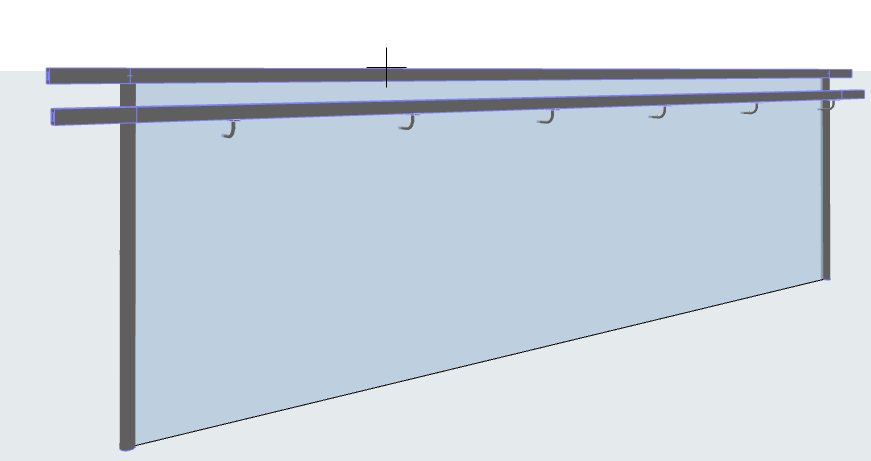

        Fogódzó egyenletesen elosztott rögzítései: indítás egyedi helyzetből
