2D alakzat létrehozása

Aktiválja az Alakzat eszközt az Eszköztárban, majd válasszon egy geometria módszert az Infótábláról.



Használja a következő módszereket 2D-s vonalak, sokszögvonalak, ívek és zárt poligonok Alaprajzon, vagy a 3D ablakban történő létrehozásához.

  • Sokszögű
  • Téglalap alakú és Szabad elforgatás téglalappal
  • Íves - Középpont és Sugár
  • Íves - Kerület

A geometria módszerek esetében a bevitel folyamata megegyezik a 2D-s rajzeszközöknél megszokottal.

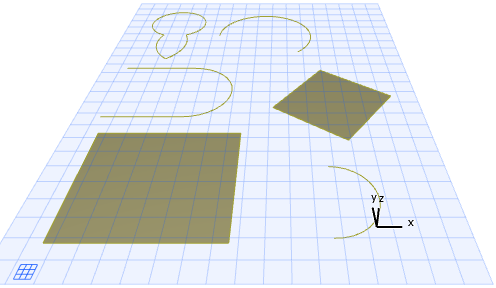

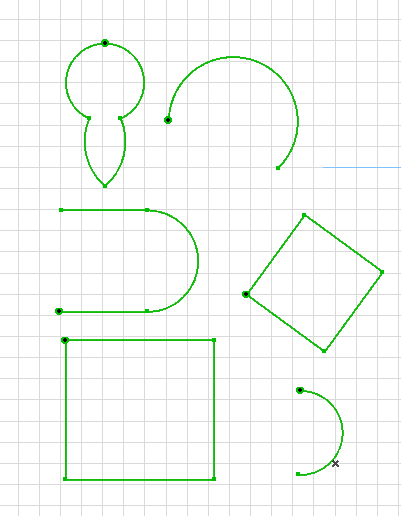

2DMorphs.png     3DMorph.png

Az eredmény azonban ebben az esetben egy alakzat oldala vagy egy alakzat vonala lesz, nem pedig 2D poligon vagy vonal: megjelenik a 3D ablakban, de nincsenek geometriai paraméterei (pl. vastagsága). A létrejövő 3D vonalak és felületek felhasználhatók vázlatkészítéshez vagy dokumentálás céljára a 3D ablakban.

Téglalap szabad elforgatása

Az Alakzat eszköz Téglalap szabad elforgatása beviteli módjával bármely térbeli síkon megrajzolhatja a téglalapot.

  1. A 3D ablakban válassza a Téglalap szabad elforgatása eljárást.
  2. Kattintson kétszer a téglalap első élének megrajzolásához. Ezt az élt bármely térbeli síkon megrajzolhatja.
  3. Kattintson a téglalap szemközti sarkának lehelyezéséhez. A térben bármelyik pontot befoghatja.
