Alakzat létrehozása meglévő elemekből

Kijelölés Alakzattá alakítása

Ezzel a paranccsal több alakzatot hozhat létre a kijelölt elemekből: mindegyik kijelölt elem külön alakzattá válik.

  1. Jelölje ki bármelyik Modell ablakban az elemeket, amelyeket alakzatokká kíván változtatni.
  2. Használd a Tervezés > Kijelölés átalakítása Alakzattá parancssort.
  3. A kijelölt elemek alakzatokká változnak, feltéve, hogy 3D megjelenítés tartozik hozzájuk.

Video megtekintése

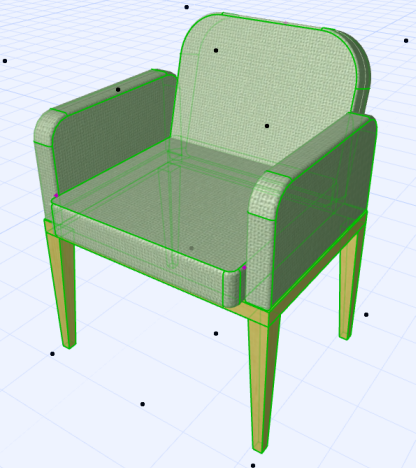

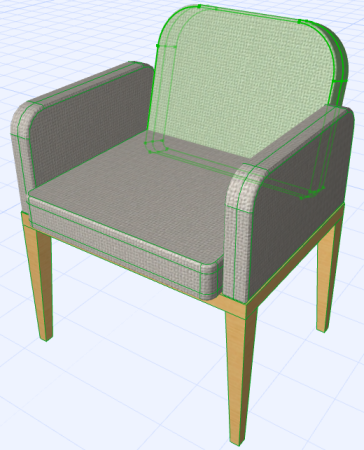

Példa: GDL tárgy átalakítása alakzattá

explode_into_morphs_before.png     explode_into_morphs_after.png

GDL tárgy alakzattá történő átalakításakor:

  • A GDL könyvtári elemek független alakzatokká változnak.
  • Egyéb elemek GDL alárendelt elemkomponensei (pl. ajtó, ablak, falvég, tetőablak) maguk is független alakzatokká változnak.
  • Hasonlóképpen az összetett tetők és függönyfalak alárendelt elemei is független alakzatokká változnak.
    Megjegyzés: Ha a létrejövő alakzat nagyon összetett, akkor szerkesztéssel és teljesítménnyel kapcsolatos problémák léphetnek fel.

    Megjegyzések az újonnan létrejövő alakzatok attribútumaihoz:

    • Ha az átalakított elem egy tárgy volt, akkor a felülete hozzáadódik a terv anyagjellemzőihez, amennyiben a felület még nem létezik a tervben. Az ilyen újonnan hozzáadott felület jellemzőnél automatikusan megjelenik az _átalakított tárgyból kiegészítés, de a program ezt a karaktersort nem veszi figyelembe a duplikált nevek ellenőrzésekor. (Ha az átalakított tárgy felület már létezik a tervben, akkor az új alakzat a meglévő felületet használja.) A felülethez csatolt bármely textúra hozzáadódik a beágyazott könyvtárhoz.
    • A Csapatmunkában a megfelelő hozzáférési jog birtokában hozhatók létre felületek és kitöltések. Ha ez nincs meg, akkor figyelmeztetés jelenik meg. Az Alakzat létrejön, azonban a felület/kitöltés/textúra nem adódik hozzá a tervhez, ezért az alakzat megjelenése eltérhet a várttól.
