Alapvető alakzat szerkesztés: Cső

A Cső paranccsal az alakzat bármelyik oldalát megnyújthatja egy csővé, melynek irányát és síkjait tetszés szerint megváltoztathatja.

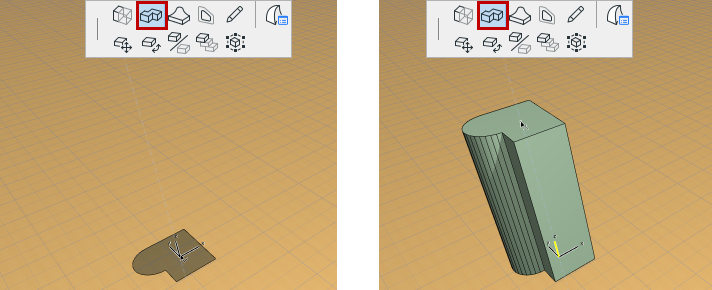

  1. Kattintson az alakzat oldalára.
  2. Válassza a mozgó palettán a Cső parancsot.

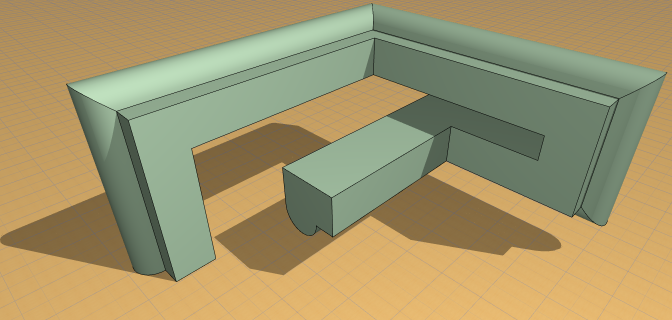

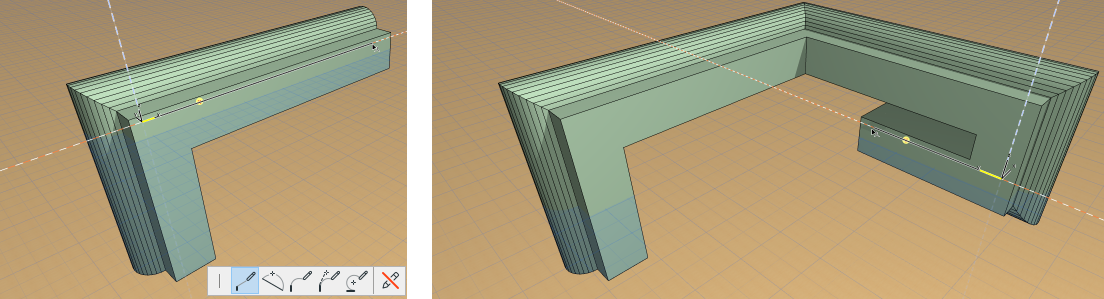

  3. Kezdje el megrajzolni a csövet; kattintással helyezze le sorban egymás után az egyes szakaszokat.
    Megjegyzés: Az első szakaszt a kattintott oldalra merőlegesen kell megrajzolni.
    • A Varázspálcával követheti a cső útját egy zárt poligon körül (feltéve, hogy a poligon síkja és a csőprofil síkja nem ugyanarra a síkra esik.)
    • Szükség szerint módosítsa a szerkesztősíkot.
    • Az utolsó szegmens visszavonására válassza a mozgó palettán a Vissza parancsot.
  4. Kattintson duplán a cső befejezéshez.




A cső referencia pontja

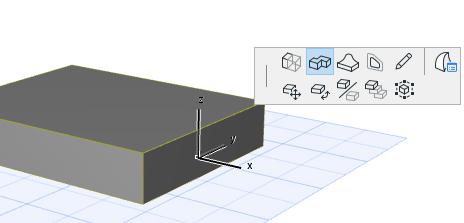

A mozgó paletta megjelenítéséhez az alakzat oldalán kattintással kijelölt pont lesz a cső referenciapontja (az a pont, amelyhez viszonyítva eltolja a csövet).

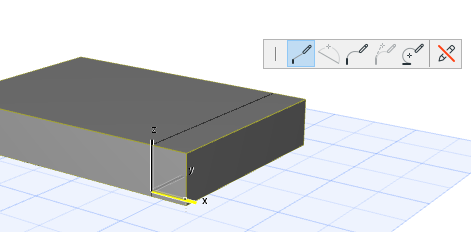

Azonban miután kiválasztotta a Cső parancsot a mozgó palettáról, a lapon (vagy kontúrján) bárhová máshová is kattinthat, majd az új kattintással kijelölt pontot is használhatja referenciapontként:
