Alapvető alakzat szerkesztés: Alakzat lekerekítése/letörése

Az Alakzatok sarkait és éleit lekerekítheti illetve letörheti a 2D-s vagy 3D-s ablakokban.

Vegye figyelembe, hogy a lekerekítésnek vagy letörésnek hatása van az Alakzat egy vagy több oldalára. Ezek az új oldalak mindig „öröklik” az eredeti Alakzat alapértelmezett felületét.

Alakzatsarkok lekerekítése/letörése

  1. Válasszon ki egy alakzatot a mozgó paletta felnyitásához.
  2. Válassza ki a Sarkok lekerekítése/letörése parancsot, és alkalmazza a kívánt beállításokat.

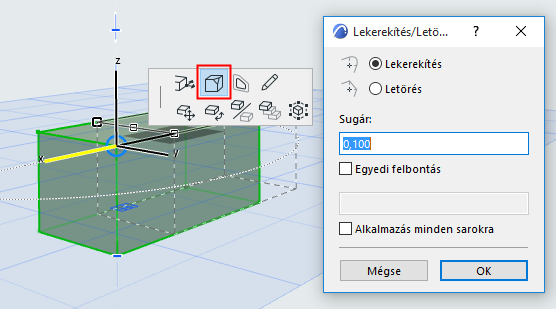

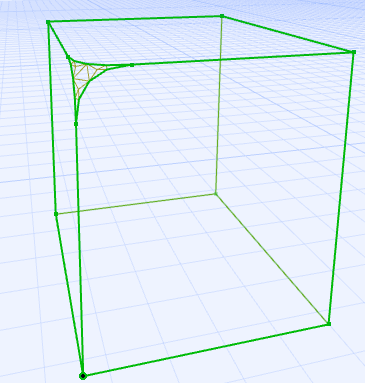

    ChamferCorner1.png     ChamferCorner2.png

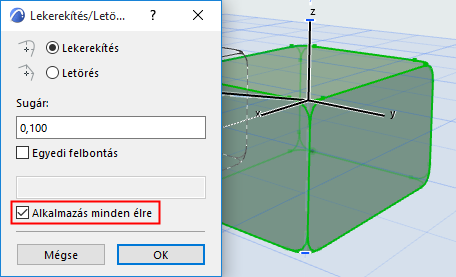

A négyzet bejelölésével alkalmazza a beállítást az alakzat minden sarkára:



Alakzati élek lekerekítése/letörése

  1. Jelenítse meg a mozgó palettát a kijelölt alakzat élén (egy vagy több kijelölt élen).
  2. Válassza ki az Él(ek) lekerekítése/letörése parancsot, és alkalmazza a kívánt beállításokat.

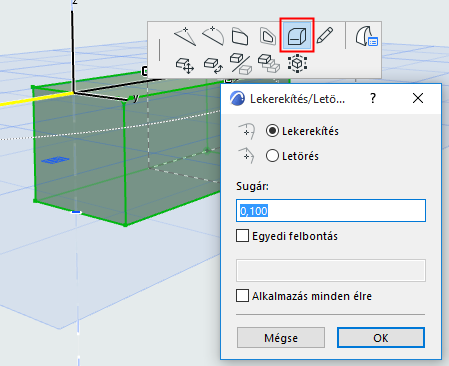

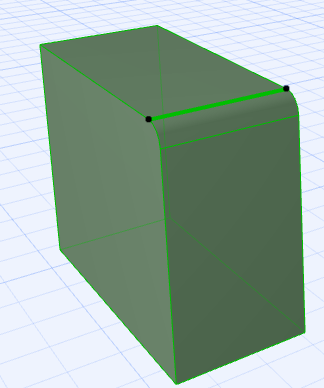

    FilletEdge1.png     FilletEdge2.png

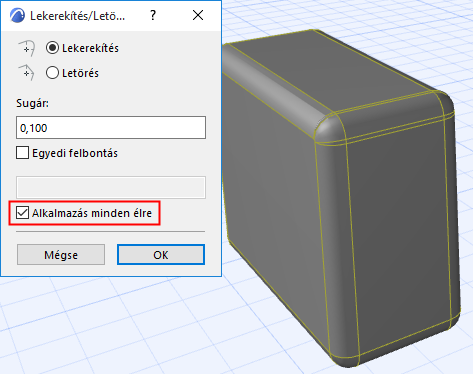

Ha egy teljes alakzatot jelölt ki, akkor a négyzet bejelölésével az összes élre alkalmazhatja a lekerekítést/letörést:



Egyedi felbontás lekerítéshez

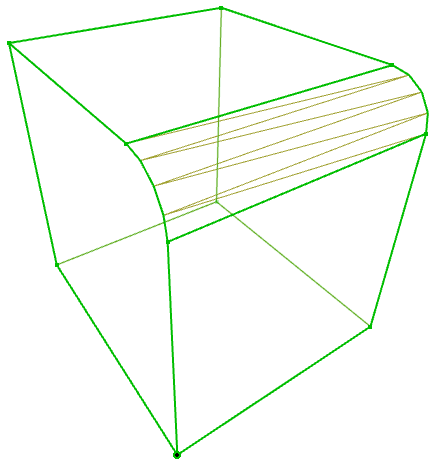

A lekerekítés felbontása alapértelmezetten 4-re van állítva (drótvázas módban a legjobb megjelenítés):

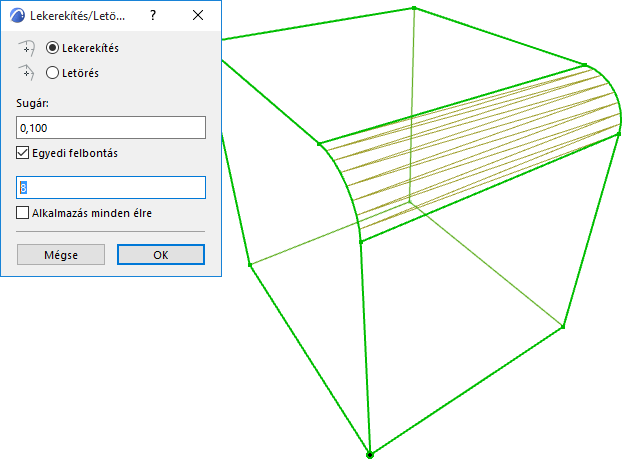

Más eredményhez növelje vagy csökkentse a lekerekítés felbontását:
