Alakzatok átalakítása: Lapok simítása és összevonása
Ezt a parancsot olyankor használja, ha egy alapvető szögletes modellen egyetlen kattintással kíván kerekdedebb hatást elérni.
Nem tömör alakzat simítása

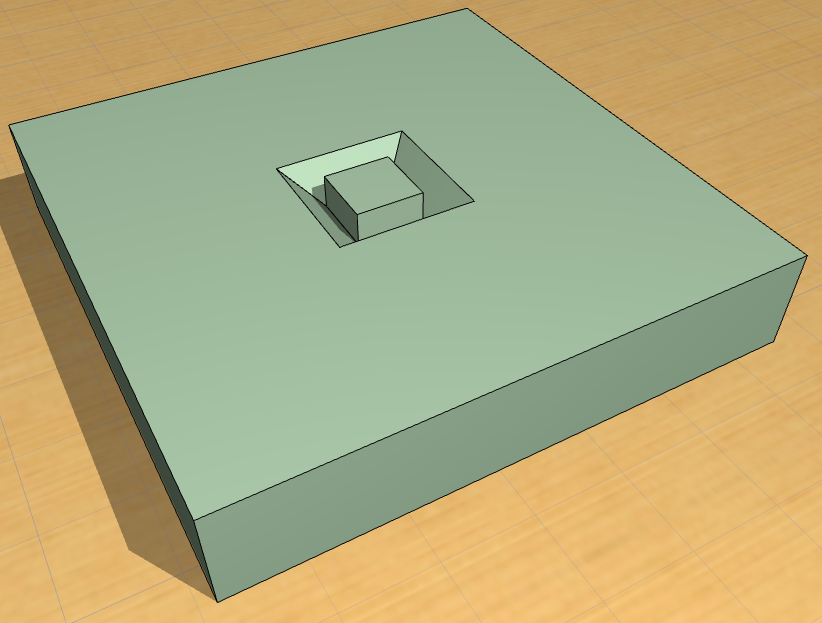

Kezdjük például a következő üreges alakzattal.
Simább hatás eléréséhez:
- Jelölje ki az alakzatot vagy egy alárendelt elemet.
- Válassza a Tervezés > Alakzat módosítása > Lapok simítása és összevonása parancsot.
- Megjelenik a Lapok simítása és összevonása párbeszédpanel.

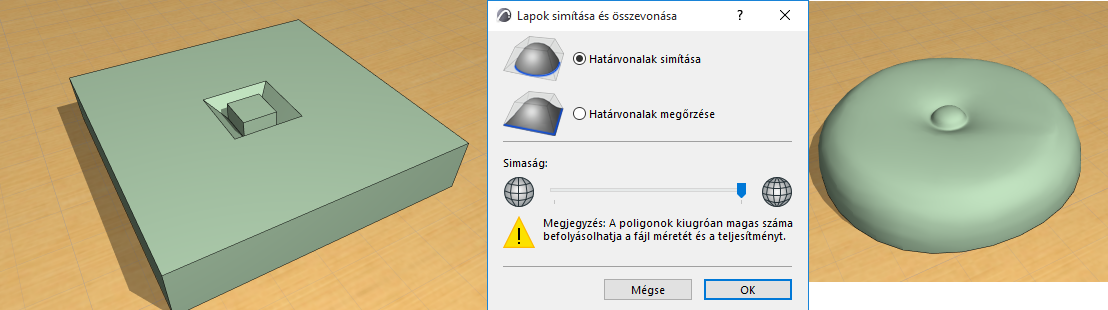

Mivel az aktuális (nem folytonos) alakzatnak külső határvonalai (egyetlen lappal sem szomszédos élei) vannak, kiválaszthatja, hogyan kívánja kezelni ezeket a határvonalakat:
- A Határvonalak simítása azt jelenti, hogy a kijelölt elem(ek) vagy alárendelt elemek határoló éleire is kiterjed a simítás:
- A Határvonalak megőrzése azt jelenti, hogy a kijelölt elem(ek) vagy alárendelt elemek határoló élei érintetlenek maradnak, és csak a belső részekre terjed ki a simítás.
- Felosztási szint: Ezzel a csúszkával beállíthatja, hogy milyen mértékben kíván hármas felosztást elérni. Ügyeljen arra, hogy ha nagyobb felosztási szintet használ összetett vagy több alakzaton, azzal megnövekedhet a poligonok száma, ami kihathat a modell méretére és a program teljesítményére.

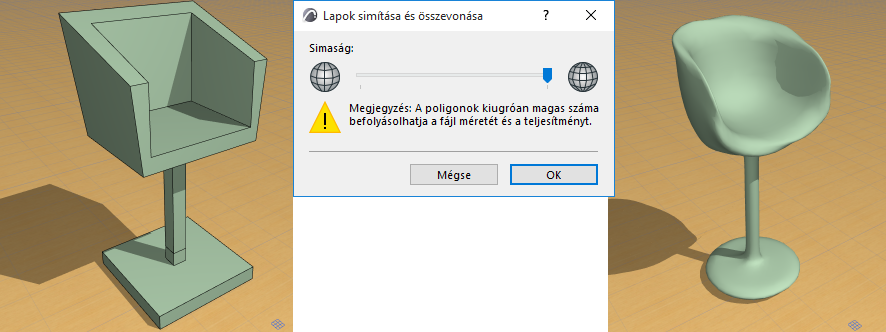

Zárt alakzat simítása
Zárt alakzatnál nincsenek szabadon lógó éleket alkotó határvonalak, így a felosztás minden kijelölt részre kiterjed
