Oszlop/Szakasz szerkezetének meghatározása

Jelöljön ki egy oszlopot vagy oszlopszakaszt.

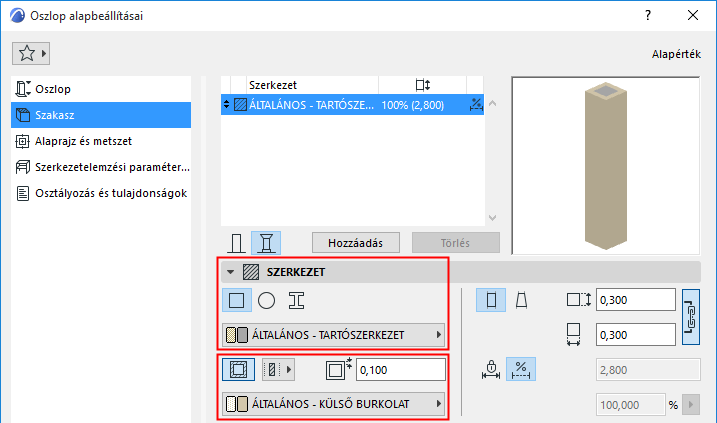

Az Oszlop beállításainak (Szakasz oldal) Szerkezet panelén adhatók meg annak szerkezeti jellemzői és hossza (állandó vagy változó).

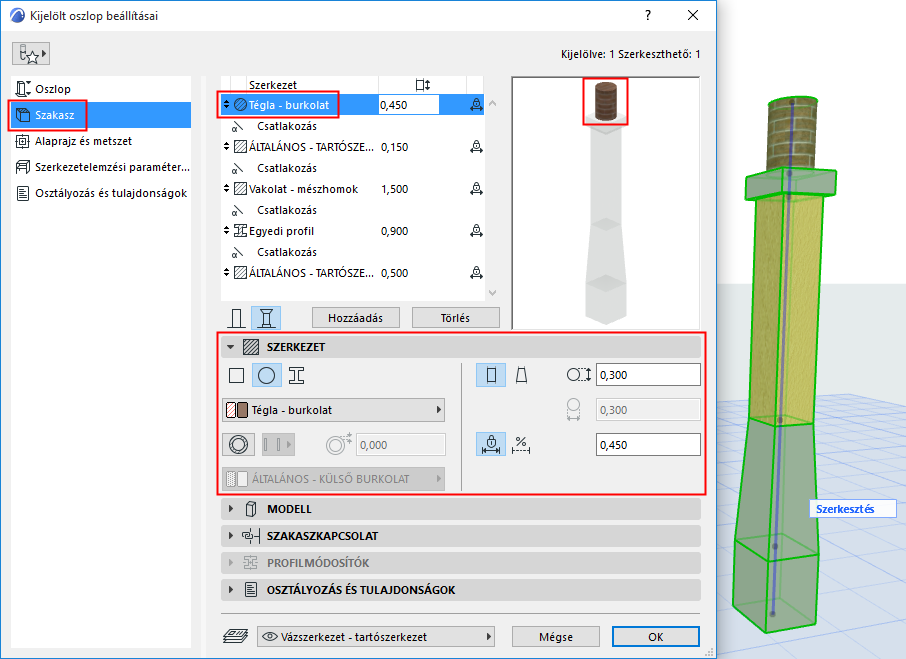

Kijelölt szakasz esetén: ezek a beállítások az oszlop Szerkesztő módjában is elérhetők.

Keresztmetszet

Kattintson egy ikonra a szakasz keresztmetszetének meghatározásához.

Téglalap alakú vagy kör keresztmetszetű oszlop esetén:

Összetett profilos oszlop esetén:

Válassza ki a profilt a legördülő menüből.
Megjegyzés: Ebben a legördülő menüben csak azok a profilok jelennek meg, amelyeknél a „Felhasználható” vezérlő tartalmaz oszlopokat. A profilok a Beállítások > Elemattribútumok > Profilkezelő útvonalon határozhatók meg.

Minden kijelölt szakasz esetén: adja meg, hogy hossza állandó vagy változó – ehhez kattintson a megfelelő ikonra a Szerkezet panelen.

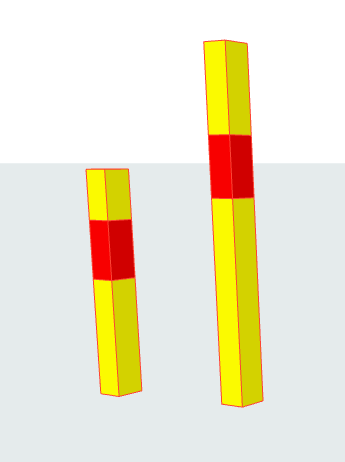

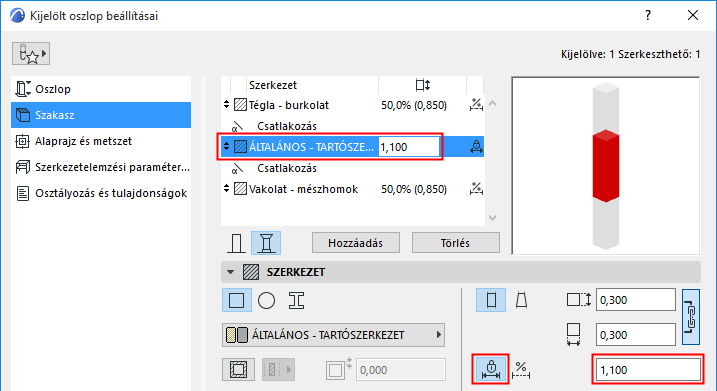

Állandó hosszúságú szakaszok esetén: adja meg a hosszt. Ez a hossz akkor is változatlan marad, ha az oszlopot megnyújtja. (A Szerkezet listában megadhatja egy kijelölt szakasz hosszát is.)

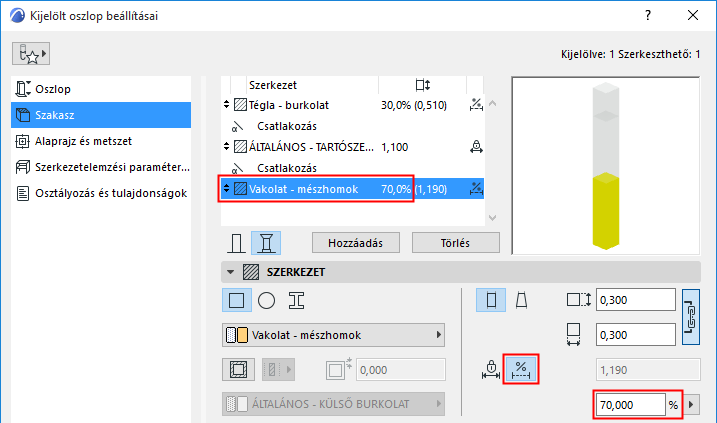

Változó hosszúságú szakaszok esetén: adja meg a hosszt az összes változó hosszúságú szakasz arányában. (A változó hosszúságú szakaszok összege 100%.) A szakasz hossza az oszlop nyújtásával arányosan nő.

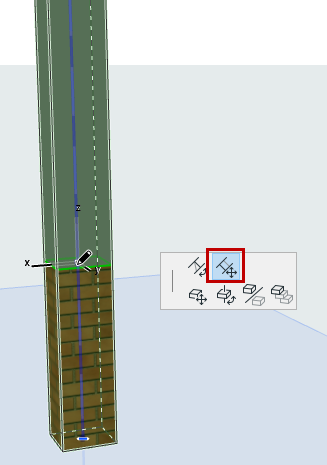

Válassza ki az oszlopot a 3D ablakban.
Kattintson a Csatlakoztatási pontra (az oszlop referenciatengelyén).
A szakasz hosszának módosításához kattintson a mozgó palettán lévő Csatlakozás áthelyezése lehetőségre.
Megjegyzés: Ha a pontot szomszédos pontszakaszra húzza, azzal a teljes szakasz törlődik.
