Áttörések alaprajzi megjelenítése

Az Áttörés beállításainál finomíthatja az áttörések megjelenítését az alaprajzon, beleértve annak alaprajzi jelét, attribútumait és referenciatengelyét is.

Megjegyzés: Az áttörés csak akkor látható, ha legalább egy általa metszett elem is látható.

Video megtekintése

Az alábbi szakasz témái:

Alaprajzi jel

Áttörések megjelenítése metszett elemekben

Osztott áttörések: Különválasztott vagy Egyesített

Metszeti felületek

Áttörések kontúrjai az alaprajzon

Áttörések fedő kitöltései

Áttörések referenciatengelye

Alaprajzi jel

Video megtekintése

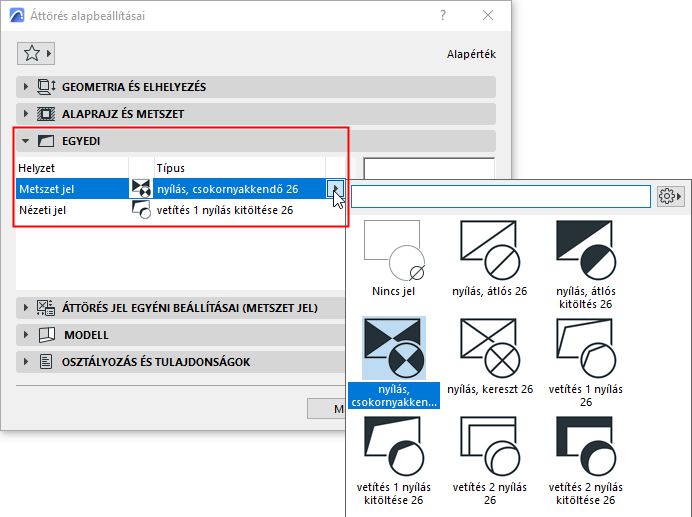

Az áttöréshez két alaprajzi jel tartozhat: az egyik az elmetszett, a másik a vágatlan áttöréseket jelöli. Válasszon mindkettőhöz alapértelmezett beállítást az Áttörés beállításainál lévő Jel panel segítségével.

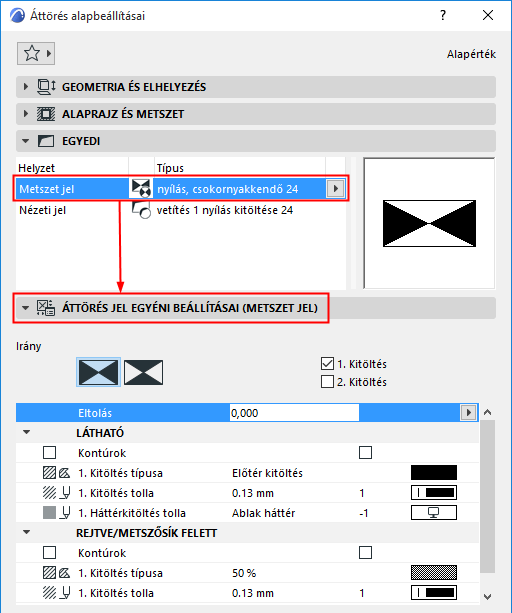

Finomítsa az alaprajzi jelekre vonatkozó beállításokat és geometriai beállításokat a Jel egyéni beállításai panelen:


1. Ábra Metszet jel, eltolással és kontúrral
2. Ábra Vágatlan jel, eltolással és kontúrral

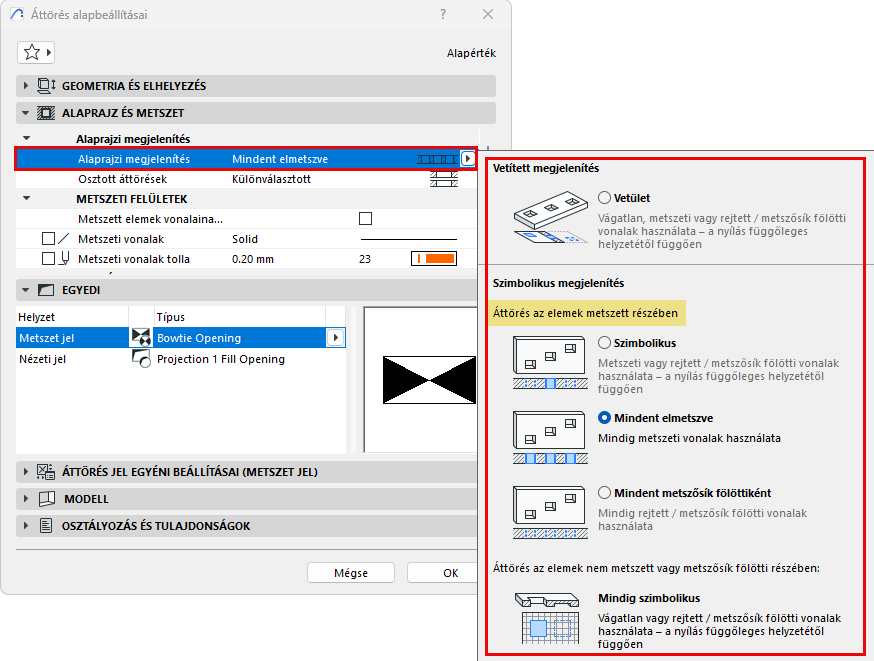

Áttörések megjelenítése metszett elemekben

Az Áttörés beállításainál: az Alaprajzi megjelenítés vezérlőivel meghatározhatja, hogyan jelenjen meg a nyílás a metszett elemrészeknél.

Megjegyzés: a Vágatlan/Metszősík fölötti elemeken lévő áttörések mindig Szimbolikus beállítással jelennek meg.

  • Vetület: Vágatlan, Metszett, Rejtett vagy Metszősík fölötti vonalak használata a nyílás függőleges helyzete alapján. Ez a legjobb megoldás a tetőkben lévő nyílások esetén.
  • Szimbolikus: Metszett, Rejtett / Metszősík fölötti vonalak használata a nyílás függőleges helyzete alapján.
  • Mindent elmetszve: mindig a Metszett jellemzők használata (a nyílás függőleges helyzetétől függetlenül).
  • Mindent metszősík fölöttiként: Mindig Rejtett / Metszősík fölötti jellemzők használata (a nyílás függőleges helyzetétől függetlenül).

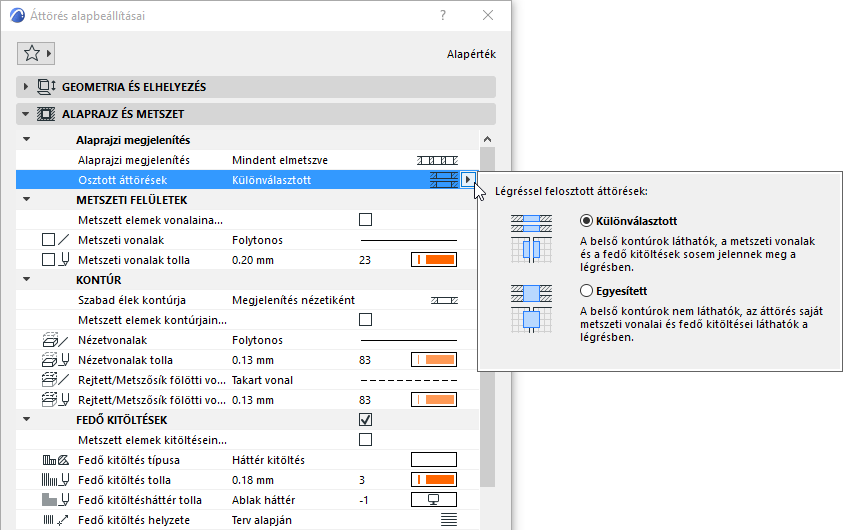

Osztott áttörések: Különválasztott vagy Egyesített

A légréssel elválasztott elemeket vagy réteges elemet metsző áttörés esetén:


  • Különválasztott:
  • A belső (légrésen belüli) kontúrok láthatók.
  • A metszeti vonalak és a fedő kitöltés nem látható.
  • Egyesített:
  • A belső (légrésen belüli) kontúrok nem láthatók.
  • A metszeti vonalak és a fedő kitöltés látható.
    3. Ábra Légréssel megosztott áttörések: Különválasztott vagy Egyesített

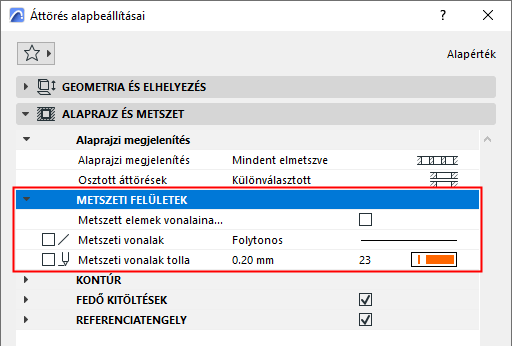

METSZETI FELÜLETEK

Az áttöréssel metszett elemfelületeknél: jelölje be a Metszett elemek vonalainak használata négyzetet. Ellenkező esetben a program a nyílás az (ebben a párbeszédablakban megadott) saját metszeti vonalait fogja használni.


4. Ábra Metszett elemek vonalainak használata
5. Ábra A nyílás saját metszeti vonalainak használata

Áttörések kontúrjai az alaprajzon

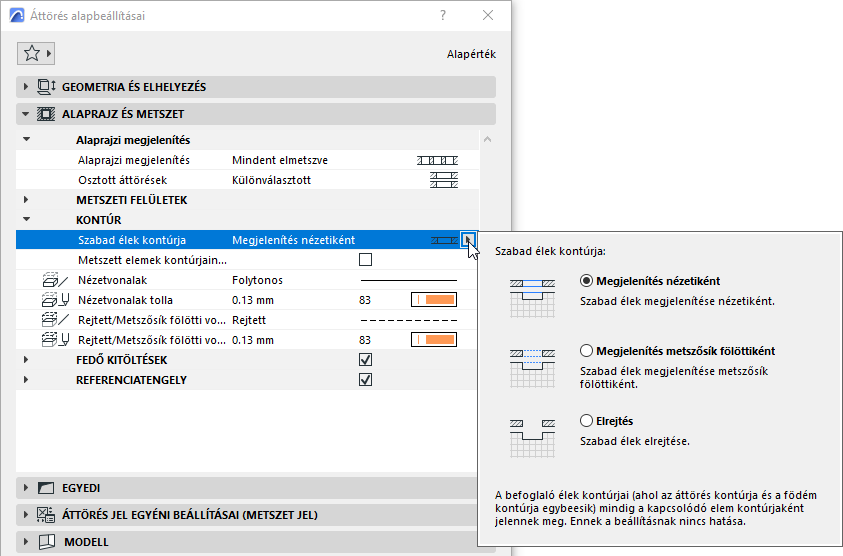

Szabad élek kontúrja

A „szabad élek” a nyílások azon kontúrjai, amelyek nem metsződnek egyéb elemekkel, és nem esnek egybe másik elem éleivel.

6. Ábra Áttörések szabad (1) és határolt (2) élekkel

Az ilyen szabad élek megjelenítési lehetőségei: Vágatlan, Metszősík fölötti és Elrejtés:


7. Ábra Szabad élek: Vágatlan - Megjelenítés metszősík fölöttiként - Elrejtés
8. Ábra Szabad élek: Vágatlan - Megjelenítés metszősík fölöttiként - Elrejtés
Megjegyzés: Ez a beállítás nincs hatással pl. a födém élével egybeeső áttörésekre. Az ilyen élek ún. „határolt élek”, és megjelenítésük (Metszősík fölötti vagy Vágatlan) a födém kontúrjának megjelenítésétől függ.

Áttörések kontúrjai

Határozzon meg attribútumokat a vágatlan és a metszősík fölötti kontúrokhoz. Lehetséges a Metszett elemek kontúrjainak használata. Ellenkező esetben a program a nyílás az (ebben a párbeszédablakban megadott) saját Vágatlan/Metszősík fölötti attribútumait fogja használni.

Áttörések fedő kitöltései

Lásd Fedő kitöltés hozzárendelése.


  • Az osztott áttörések külön történő megjelenítése érdekében a fedő kitöltés nem látható a légrésnél.
  • Az alaprajzi jel az áttörésre kerül (annak fedő kitöltését is beleértve, ha van).

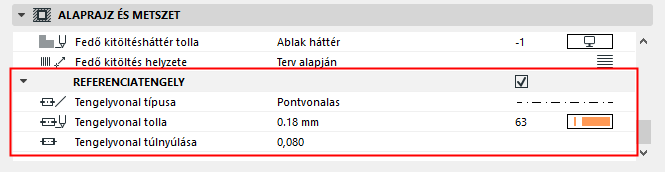

Áttörések referenciatengelye



Ezekkel a vezérlőkkel adható meg, hogyan jelenjen meg az áttörés referenciatengelye az alaprajzon és metszeti nézetben.

Megjegyzés: Az áttörés referenciatengelyeinek nézet szerinti megjelenítéséhez/elrejtéséhez használja a Modellnézet-beállításokat. Lásd Szerkezeti elemek modellnézet-beállításai.
