Lehatárolt áttörés használata bemélyedés vagy beugrás készítéséhez

A lehatárolt áttörés használható például bemélyedésként vagy födém beugrásaként.

Egyik oldal véges

  1. Az Áttörés beállításainál vagy az Infótáblán válassza az Egyik oldal véges lehetőséget.

  2. Kattintson arra a kapcsolt elemre, amelyre helyezni kívánja az áttörést.

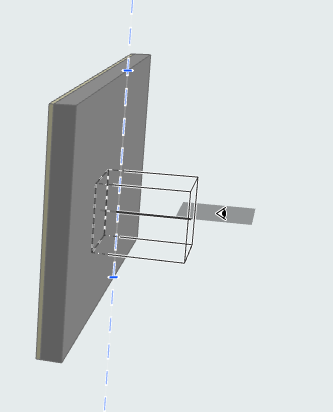

  3. Az elhelyezési lehetőségek megtekintéséhez mozgassa a szem kurzort (a befogadó fal referenciavonalának mindkét oldalán).

  4. Kattintson a lehelyezéshez. Az áttörés lehatárolt oldala a befogadó elem referenciavonalára vagy -síkjára esik.

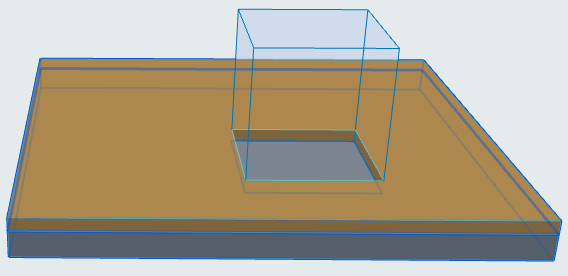

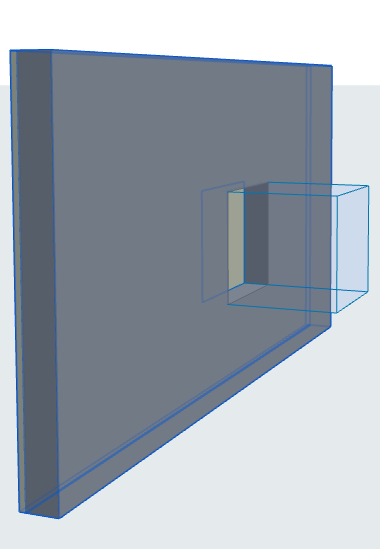

    LimitedOpening2.png   SlabRecess.png

Eltolás a befogadó elem referenciavonalától/-síkjától

Alkalmazza az alábbiak egyikét:

  • Használja a mozgó paletta Eltolás a referenciasíktól parancsát
  • Adja meg az eltolást a beállításoknál vagy az Infótáblán

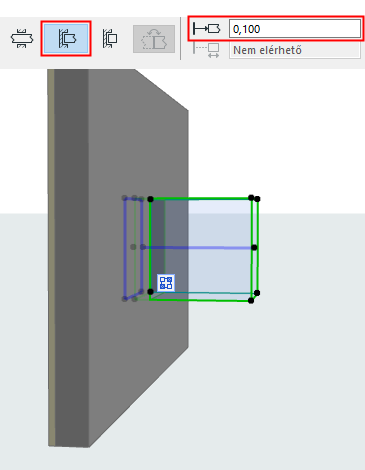

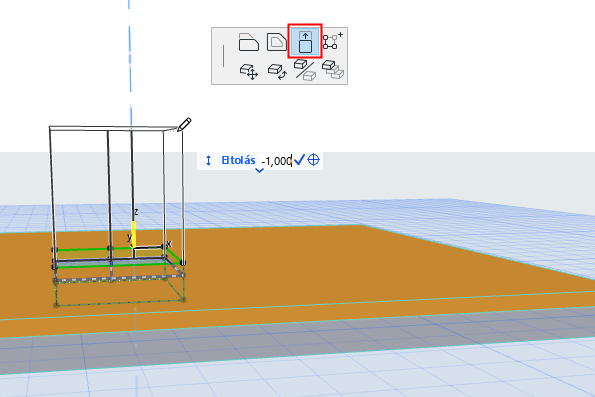

    OffsetOpeningGraphic.png      LimitedInfoOffset.png

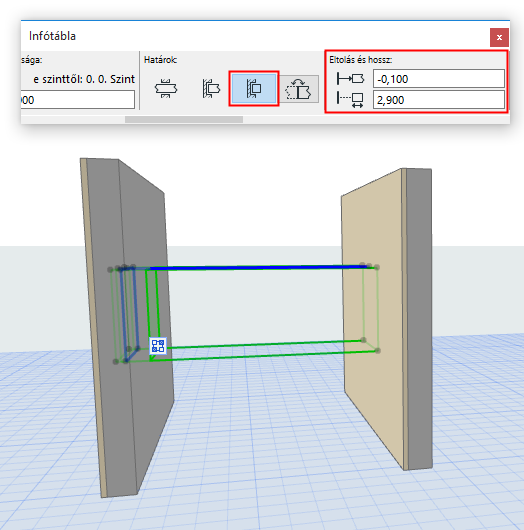

Mindkét oldal véges

  1. Az Áttörés beállításainál vagy az Infótáblán válassza a Mindkét oldal véges lehetőséget.
  2. Az áttörés tetszés szerint eltolható a befogadó elem referenciavonalától vagy -síkjától (a pozitív vagy negatív eltolás a beállításoknál vagy az Infótáblán adható meg).
  3. Adja meg az áttörés kívánt hosszát, vagy végezze el a módosítást grafikusan.

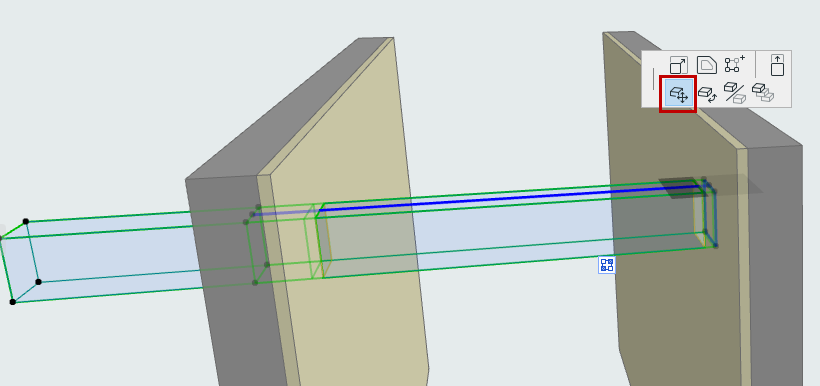

Áttörések referenciavonalának és -síkjának mozgatása

Az igazított típust kivéve a vízszintes/függőleges eljárással lehelyezett áttörések esetén a mozgó paletta Mozgatás parancsával áthelyezheti az áttörés referenciavonalát vagy referenciasíkját.



Áttörés átfordítása

A lehatárolt áttörés irányának megfordításához kattintson az Átfordítás lehetőségre az Áttörés beállításainál vagy az Infótáblán.
