Áttörés csatlakozásainak kezelése

További elem metszése (parancs)

1. Jelölje ki az áttörést.

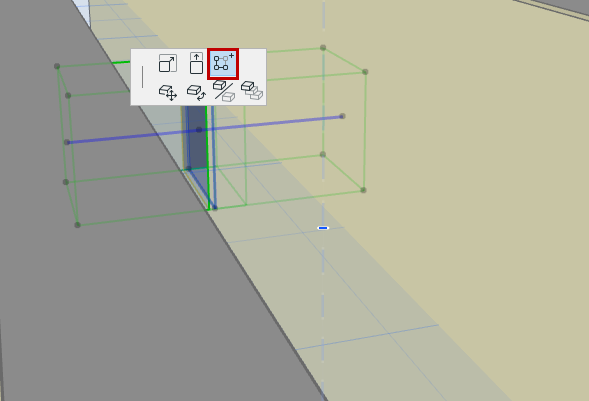

2. Válassza a További elem metszése az áttöréssel lehetőséget a mozgó palettán vagy a helyi menüben (Csatlakozás almenü).
3. Álljon a kurzorral a következő metszeni kívánt elemre. A kiválasztható elemek kijelölés előtti kiemeléssel láthatók.
4. Kattintson az elem elmetszéséhez.

További elem metszése (a Csatlakozás fogó parancsával)

1. Jelölje ki az áttörést.
2. Kattintson a Csatlakozások fogóra.

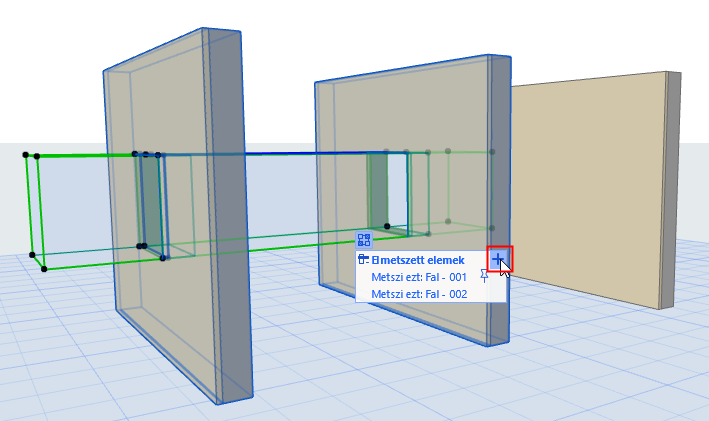

3. Álljon a kurzorral az Elmetszett elemek lista fejlécére, és kattintson a pluszjelre.





4. Álljon a kurzorral a következő metszeni kívánt elemre. A kiválasztható elemek kijelölés előtti kiemeléssel láthatók.
5. Kattintson az elem elmetszéséhez. A program hozzáadja az elemet az áttörés által metszett elemek listájához.

Az áttörés által metszett elemek listájának megtekintése

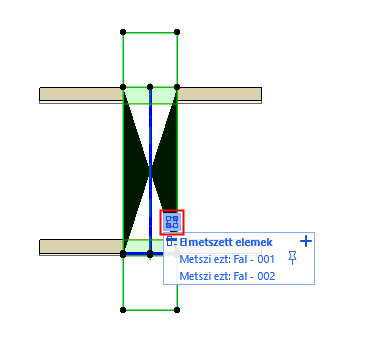

1. Jelöljön ki egy áttörést. Megjelenik a Csatlakozások fogó.
   Megjegyzés: ha több elemet jelöl ki, a Csatlakozások fogó nem látható.
2. Kattintson a Csatlakozások fogóra az áttörés által elmetszett elemek listájának megtekintéséhez.
3. Tűvel jelölt elem: ez az áttörés társított eleme. Az áttörés geometriájának mérése ehhez a társított elemhez viszonyítva történik, és az áttörés ezzel az elemmel együtt mozog. A jelölőtűt bármelyik másik elemhez hozzárendelheti. (Lásd Az áttörés társított elemének újradefiniálása .)

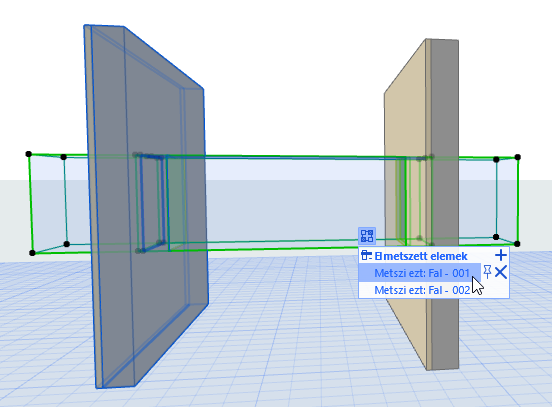

4. Mozgassa a kurzort a lista fölött. Amint elhalad a lista elemei fölött, a program kiemeli a tervben a hozzájuk tartozó metszett elemet.





A kijelölt áttörés által metszett összes tervelem kiemeléséhez álljon a kurzorral a fejlécre (Elmetszett elemek) a csatlakozási listában.

Ha egy listázott metszett elem nem látható az aktuális nézetben (pl. rejtett fólián vagy másik szinten van), akkor dőlt betűvel szerepel a listában.

Az áttörés társított elemének újradefiniálása

Az áttörés társított elemének újradefiniálásához:

1. Jelölje ki az áttörést.
2. Kattintson a Csatlakozások fogóra.
3. Álljon a kurzorral a listában arra a metszett elemre, amelyet az áttörés új társított elemeként szeretne megadni.
   Megjegyzés: Az áttörés geometriájának szerkesztésekor a társított elem a viszonyítási pont, és az áttörés ezzel az elemmel együtt mozog.
4. Kattintson a jelölőtű ikonra.

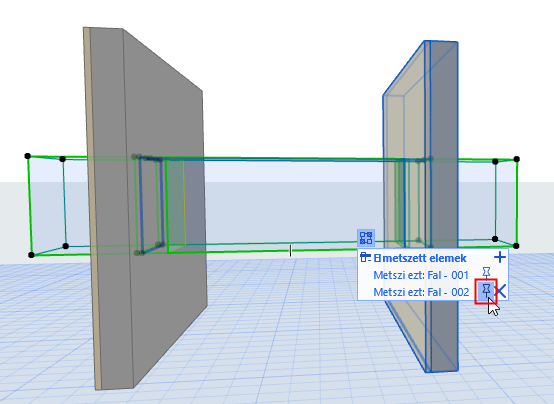

   1. Ábra Az áttörés társított elemének újradefiniálása



Elmetszett elem kapcsolatának törlése

1. Jelölje ki az áttörést.
2. Kattintson a Csatlakozás ikonra.
3. Álljon a kurzorral arra az elemre a listában, amelynek metszését törölni kívánja, majd kattintson az X jelre.

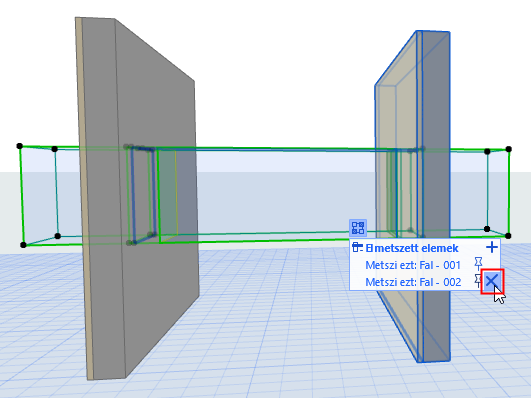

   2. Ábra Metszés törlése



   Megjegyzés: Ha törli az áttörés és a (tűvel jelölt) társított elem közötti metszést, akkor az áttörés is törlődik.
