Rácsos tartók készítése az alaprajzon

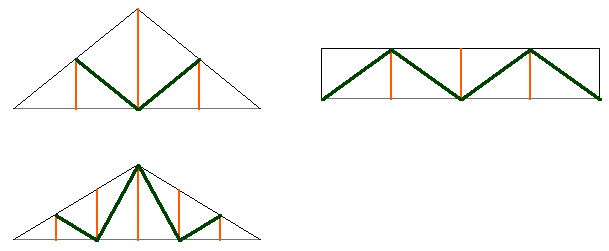

Először rajzolja meg a rácsos tartó vázát az alaprajzi ablakban a Vonal és Ív/Kör eszközökkel. Használjon különböző tollszíneket a rácsos tartó különböző részeihez, úgy, mint lent. Hogy jobban érzékelhesse a különbséget, eltúloztuk a vonalak vastagságát.

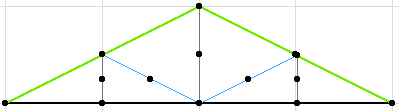

Amikor már elégedett a tervével, jelölje ki a rácsos tartót felépítő vonalakat, és adja ki a Rácsos tartó készítése parancsot a TrussMaker hierarchikus menüből (Tervezés > Tervezési extrák).

A TrussMaker beállítások használatával válassza ki a formát és adja meg a rácsos tartó létrehozási beállításait.

Lásd TrussMaker-beállítások.

Ha befejezte a rácsos tartó testre szabását, kattintson a Mentés gombra a párbeszédablak jobb alsó részén. Ekkor még nevet kell adnia az új rácsos tartónak és el kell helyeznie az elemet a beágyazott könyvtárban.

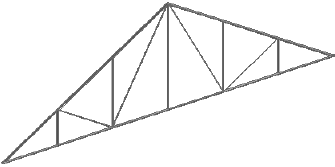

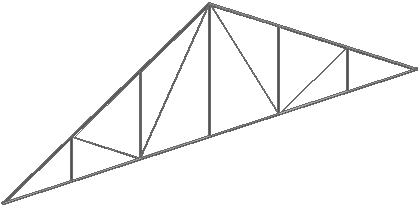

Az új rácsos tartó az alaprajzon a kontúr alapvonalán jelenik meg. Tekintse meg a 3D-s ablakban, majd húzza a végleges helyére.
