Rácsos tartók készítése a Metszet/Homlokzat/BF ablakokban

Készíthet rácsos tartókat a Metszet/Homlokzat/BF ablakokban:

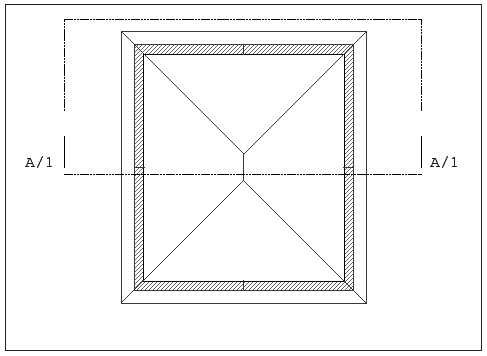

1. Rajzoljon az alaprajzon egy tetőt és egy metszetvonalat.





2. Nyissa meg a megfelelő Metszet/Homlokzat/BF ablakot.

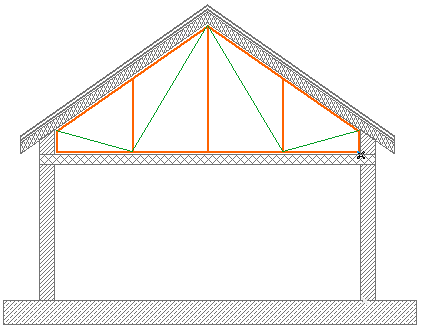

3. Illessze a rácsos tartó vázát a tetőhöz. Rajzolja meg a körvonalat úgy, ahogyan az Alaprajzon tenné.





4. Jelölje ki a váz elemeit és a TrussMaker hierarchikus menüből adja ki a Rácsos tartó készítése parancsot. (Tervezés > Tervezési extrák > TrussMaker)
5. Végezze el a megfelelő beállításokat a TrussMaker beállítások párbeszédablakban, és mentse el a tárgyat.

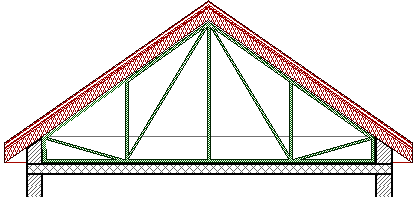

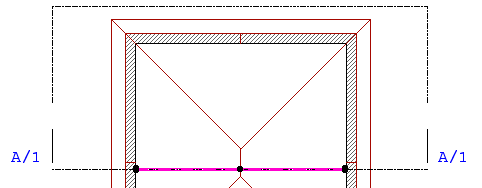

   Megjelenik egy figyelmeztetés, hogy az új rácsos tartó tárgy létrejött az alaprajzon. A rácsos tartó a metszetvonallal megegyező vonalon helyezkedik el, ezért a Metszet/Homlokzat/BF ablakban az éle mentén elmetszett elemként fog megjelenni.





6. Jelenítse meg az új rácsos tartót a tetővel együtt 3D-ben vagy egy másik metszeti ablakban.
