Szilárdtest-művelet példa

A példában egy lépcsőt és egy födémet kapcsolunk össze.

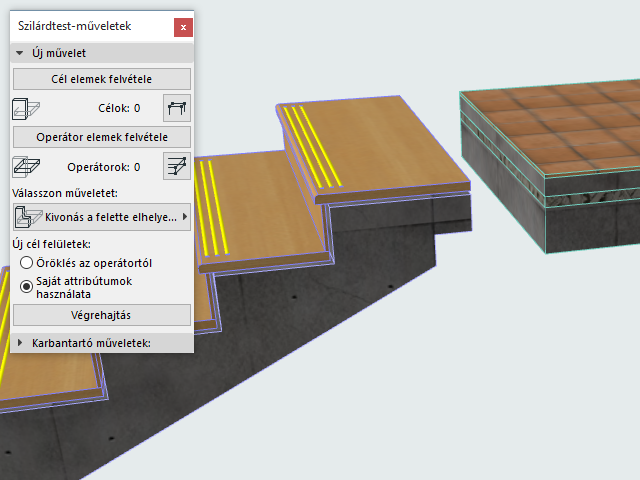

1. Nyissa meg a párbeszédpanelt a Tervezés > Szilárdtest-műveletek parancs segítségével (elérhető bármely kijelölt elem helyi menüjéből is).

   A vezérlők részletes leírásához lásd Szilárdtest-műveletek paletta.

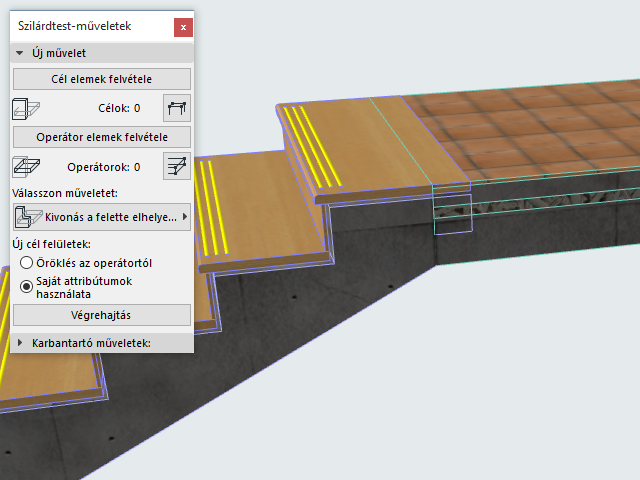

2. Ütköztesse a két elemet.





3. Jelölje ki a célelemet: a födémet.

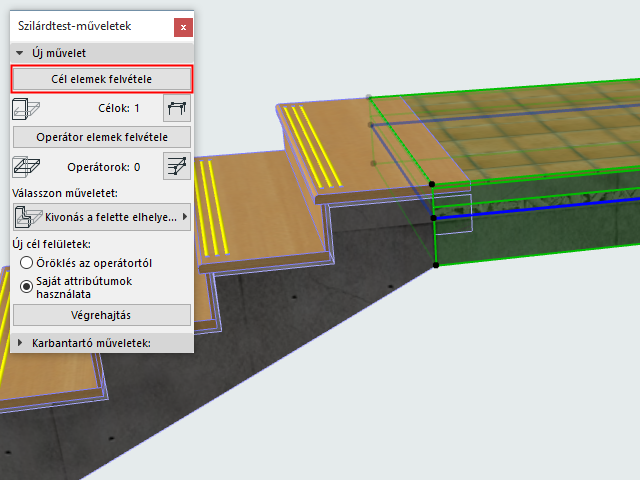

4. Kattintson a Cél elemek felvétele gombra.





5. Szüntesse meg a födém kijelölését.
6. Jelölje ki a végrehajtó elemet, vagyis a lépcsőt.

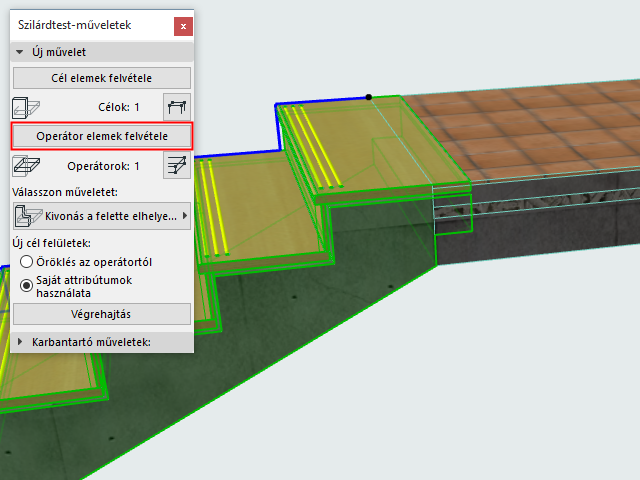

7. Kattintson az Operátor elemek felvétele gombra.

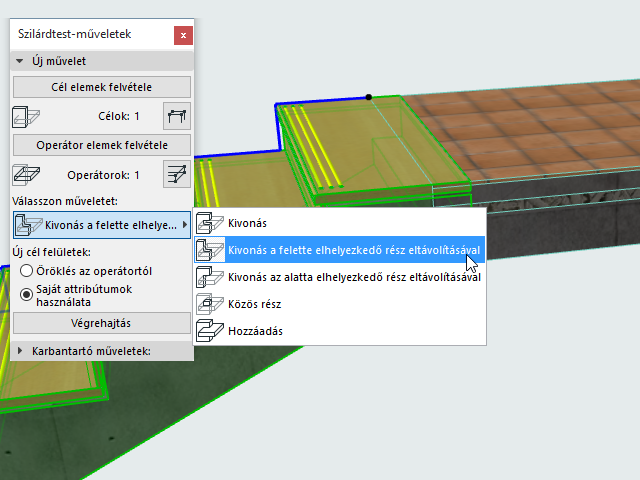

8. Válasszon egy műveletet: Kivonás a felette elhelyezkedő rész eltávolításával.

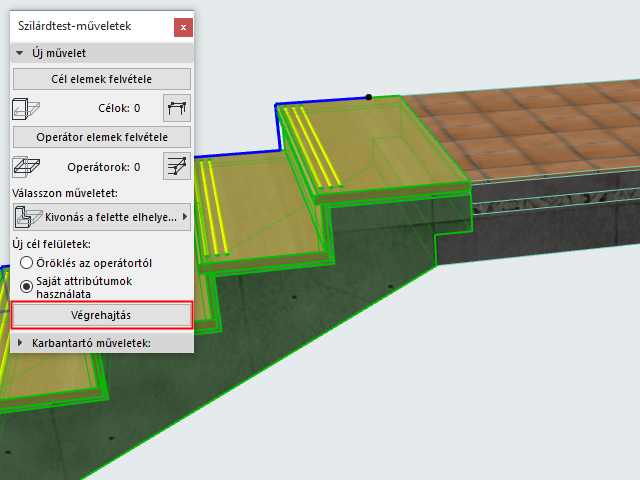

9. Kattintson a Végrehajtás gombra. A Szilárdtest-művelet befejeződött.
10. Ellenőrizze az eredményt 3D-ben.

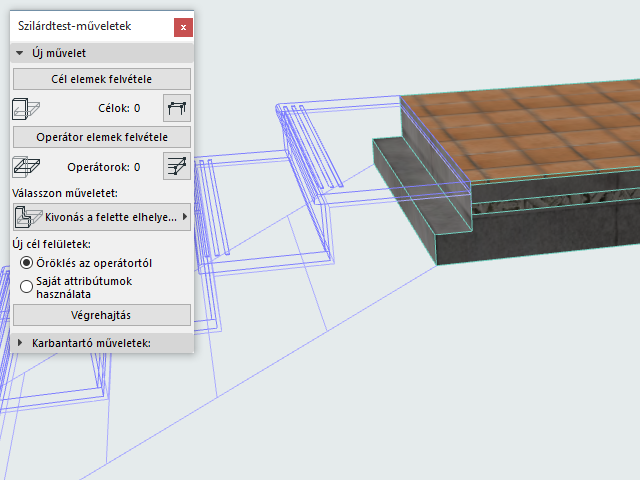

Ha a lépcsőt drótvázas módban jeleníti meg:
