Oszlop eszköz beállításai: Előnézet és elhelyezés

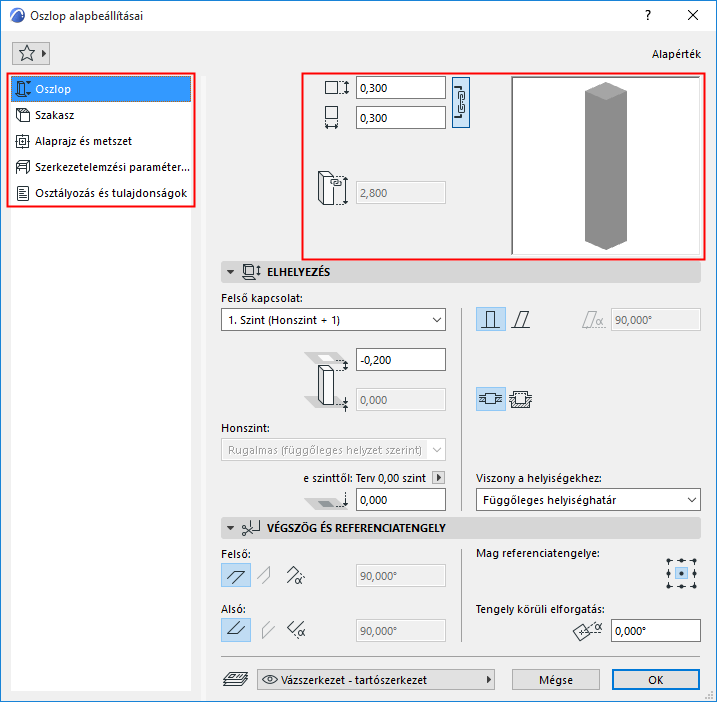

Az Oszlop beállításai párbeszédpanel öt oldalból áll.
Az Előnézet rész minden oldalon elérhető, és segítségével megtekinthető a módosított beállítások hatása.
Az oldalak között a bal oldali fastruktúra segítségével navigálhat:
Egyszerű (egy szakaszból álló) oszlop esetén adja meg a mag vízszintes és függőleges kiterjedését.
Kör alakú oszlop esetén az átmérőt adja meg.

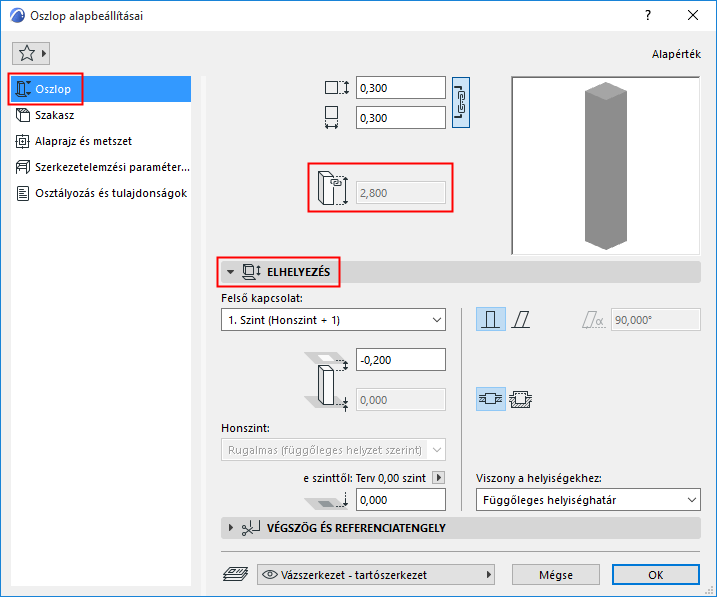

Az oszlop teljes magasságát jelzi.
- Hivatkozás nélküli oszlop esetén itt adható meg a magasság.
- Felső kapcsolattal rendelkező lépcső esetén: ez a mező nem szerkeszthető. Az oszlop magassága a lenti Elhelyezés panelen megadott beállításoktól függ.
Oszlop elhelyezése panel
Alapértelmezés szerint:
Felső kapcsolat
Használja ezt a vezérlőt az alábbi módszerek egyikének alkalmazásához:
Ha a későbbiekben módosítja a tervben a szintek helyét és magasságát, akkor a kapcsolt oszlopok magassága automatikusan követi a módosítást.
- Rögzített magasságú oszlop készítéséhez válassza a Nem kapcsolt beállítást. A magasság a fenti Oszlop magassága mezőben adható meg.
Eltolás a Felső szintkapcsolattól
Az oszlop teteje eltolható a felső szintkapcsolattól.
- Az eltolási érték lehet pozitív, negatív vagy nulla.
- Az eltolási érték mező nem elérhető, ha az oszlopnak nincs felső kapcsolata.
Az oszlop alja is eltolható a honszinttől minden irányban.
- Az oszlop magasságértékét befolyásolja (az Oszlop beállítások előnézeti részében látható) az alsó és felső eltolási érték, ha van ilyen.
Honszint
Lásd Honszint.
Alsó magasság [a referenciaszinttől]
Meghatározza az Oszlop referenciavonalának aktuális magasságát a hivatkozási szinttől számítva (alapértelmezés szerint a hivatkozási szint a Terv 0,00 szint).
Szükség esetén a nyílra kattintva tudja módosítani a hivatkozási szintet.
További részleteket a szintekről ld. Referenciaszint alapbeállítások
Oszlop dőlésszöge
Lásd Ferde oszlop létrehozása.
Burkolási mód
Lásd Oszlopok és réteges falak: Falba épített vagy Nem beépített.
Viszony a helyiségekhez
Lásd a következő témákat:
