Gerenda eszköz beállításai: Előnézet és elhelyezés

A Gerenda beállításai párbeszédpanel öt oldalból áll.

Az Előnézet rész minden oldalon elérhető, és segítségével megtekinthető a módosított beállítások hatása. Több szakaszból álló gerenda esetén az Előnézet részben láthatók a Szerkezet beállításai.

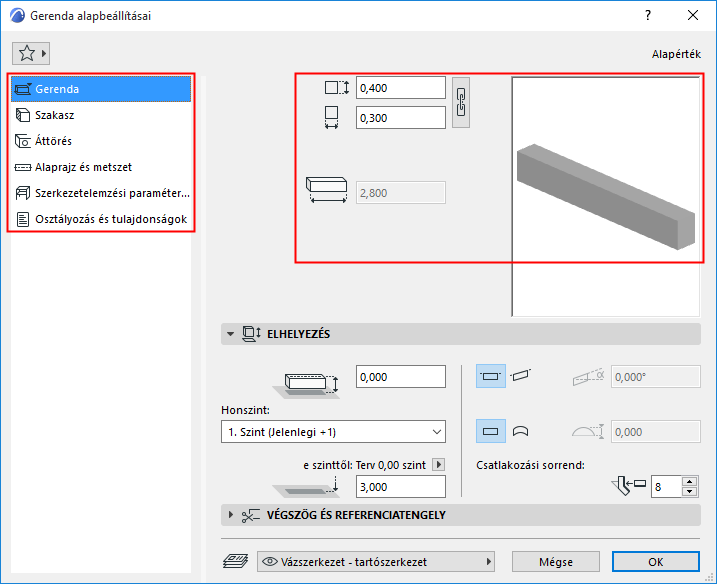

Az oldalak között a bal oldali fastruktúra segítségével navigálhat:



Egyszerű (egy szakaszból álló) gerenda esetén adja meg annak geometriai értékeit:

Gerenda szélessége/magassága

  • A lánc ikonnal ugyanazt az értéket rendelheti hozzájuk.

Gerenda hossza

  • Alapértelmezett (szakasz) hossz

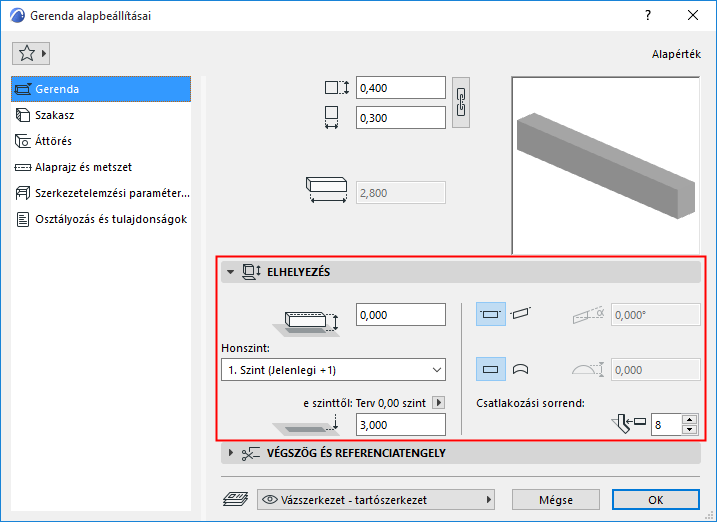

Gerenda elhelyezése panel



Távolság a honszinttől

A gerenda referenciatengelyének eltolása a honszinttől.

Honszint

Lásd Honszint.

Referenciavonal magassága [a referenciaszinttől]

Meghatározza a Gerenda referenciatengelyének aktuális magasságát a hivatkozási szinttől számítva (alapértelmezés szerint a hivatkozási szint a Terv 0,00 szint).

Ferde gerendák esetén ezt a magasságot a program a gerenda referenciatengelyének kezdőpontjától méri.

Szükség esetén a nyílra kattintva tudja módosítani a hivatkozási szintet.

Note:

  • A referenciaszintek a Beállítások > Terv beállításai > Referenciaszintek menüben állíthatók be.
  • Ez az érték nem határoz meg kapcsolatot, hanem egy számított érték. Ha megváltoztatja a referenciaszintet, a gerenda helye nem változik meg.

    További részleteket a szintekről ld. Referenciaszint alapbeállítások

Vízszintes vagy ferde

Lásd Ferde Gerenda létrehozása.

Sík vagy íves

A gerenda geometriája a Z irányban.

Csatlakozási sorrend

A Csatlakozási sorrendben magasabb számú elemek elsőbbséget élveznek az alacsonyabbakkal szemben.

A Csatlakozási sorrend akkor releváns,

  • amikor két olyan gerenda találkozik, melynek építőanyaga azonos prioritású,
  • amikor 3 vagy több gerenda találkozik egy csomópontban: a csatlakozási sorrend határozza meg, hogy melyik két gerenda csatlakozik elsőként.
