Egyszerű tető létrehozása a 3D ablakban

Megjegyzés: Az új tető rajzolásán felül (a folyamatot lásd lent) kiválasztható egy összetett tető, és felosztható több egyszerű tetőre a Szerkesztés > Átalakítás > Felosztás egyszerű tetőkké vagy a Tervezés > Tető extrák > Felosztás egyszerű tetőkké paranccsal.

Ezt a módszert akkor használja, ha olyan tetőt szeretne elhelyezni, amelyet vonzanak a meglévő elemek a 3D ablakban.

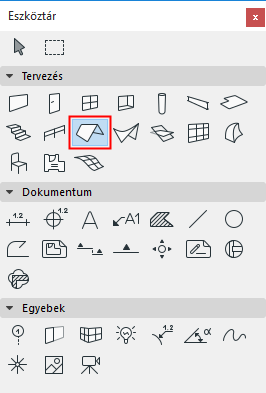

  1. Válassza ki a Tető eszközt.

  2. A Tető beállításokban vagy az Infótáblán állítsa be a tető fő paramétereit (pl. lejtés, felületek, eresztúlnyúlás).
  3. Válassza az Egyszerű szerkesztési módszert az Infótáblán.
  4. Válasszon egyet az Infótáblán található három geometriai módszer közül (Poligon, Téglalap, Elforgatott téglalap)

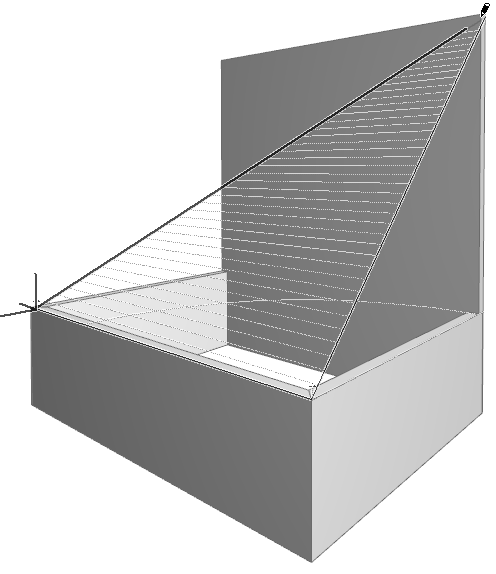

  5. A 3D ablakban definiálja a tetősíkot három pontra kattintva. Az első két pont alkotja az alapvonalat.

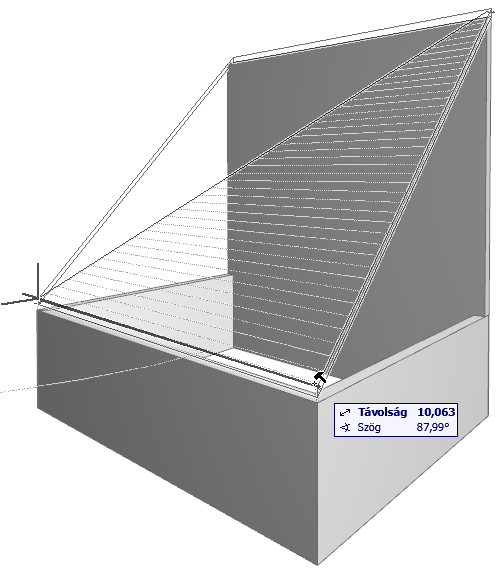

  6. Rajzolja meg a tető körvonalait. Amikor visszatér az első fogóponthoz, megjelenik a kalapács kurzor. A poligon bezárásához kattintson az egérrel.

    3DSinglePlane1.png  3DSinglePlane3.png

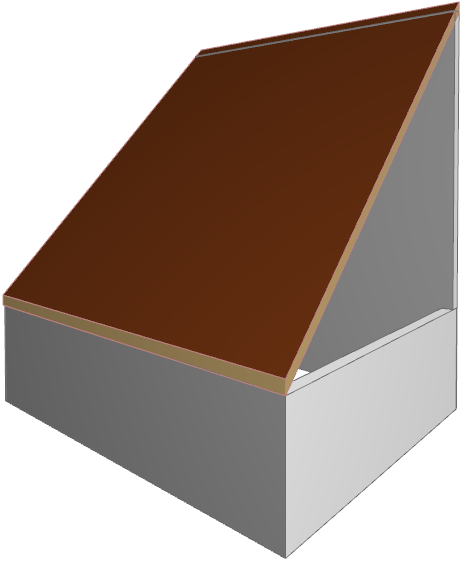

  7. A program generálja a tetőt.
