Összetett tető létrehozása

Az alaprajzon vagy a 3D-s ablakban:

1. Válassza ki a Tető eszközt.





2. A Tető beállításokban vagy az Infótáblán állítsa be a tető fő paramétereit (pl. lejtés, felületek, eresztúlnyúlás).
3. Válassza az Összetett szerkesztési módszert az Infótábláról vagy a Tető beállításokból.
4. Válassza ki valamelyik geometriai módot az Infótábláról.
   • Komplex
   • Él
   • Orom
   • Elforgatott él
   • Elforgatott orom

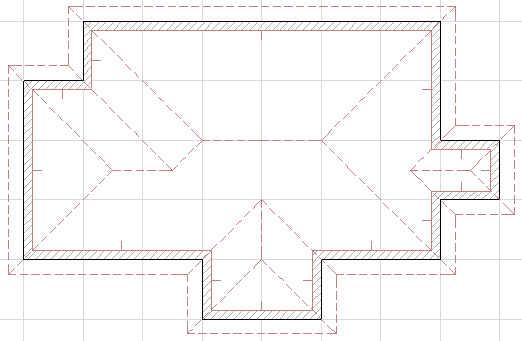

5. Kezdje el megrajzolni az összetett tető alappoligonját – általában az épületszerkezet körvonala mentén.
6. Zárja be a poligont az összetett tető befejezéséhez.





7. Vagy használja a Varázspálcát (szóköz+kattintás) a meglévő falon az alap poligon és a létrejövő összetett tető azonnali elhelyezésére.

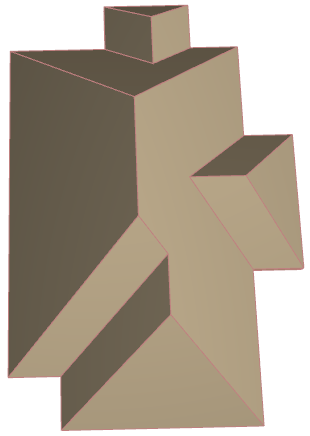

Az eredmény egyetlen tetőelem, amely több síkból áll. A tető tovább szerkeszthető síkonként (például egyedi felület vagy lejtés rendelhető bármelyik síkhoz), de a tető mindvégig egyetlen elem marad.

Lásd Tetősík testre szabása.

A tető geometria a tető létrehozása után is egyszerűen módosítható, az alap poligon vagy a tetőgerinc grafikus szerkesztésével.

Lásd Tető geometria grafikus szerkesztése.

Az összetett tető szerkezet több vízszintes szintre vagy szakaszra osztható, pl. manzárd tető létrehozásához.

Lásd Minden tetőszint.
