Manzárd tető

A manzárd tető létrehozásához olyan összetett tetőre van szükség, amely két szintből áll, melyek eltérő lejtéssel rendelkeznek.

1. A folyamatot kezdje egy szabályos kontytetővel.





2. Válassza ki a tetőt.
3. A Tető beállítások Összetett geometria panelén kattintson az Add gombra az új tetőszint hozzáadásához.





4. Állítsa be az egyes szintek lejtését. Ebben a példában az első, meredekebb szint 60 fokos. A felső laposabb szint 30 fokos.
5. Az 1. szint magasságát úgy állítsa be, hogy 2000 mm-en végződjön (ahol a 2. szint kezdődik).





6. A Tető beállítások Modell panelén állítsa be a felületeket igény szerint.
7. Módosítsa a többi Tető beállítást szükség szerint. Példánkban az eresztúlnyúlás eltolását 0 értékre állítottuk be.

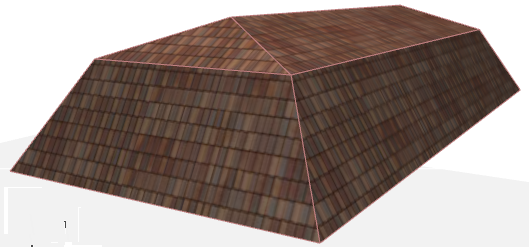

8. Kattintson az OK gombra a Tető beállítások bezárásához. A manzárd tető elkészült.









Ha szükséges, adjon meg egyéni jellemzőket a manzárd tető egyes síkjai számára az Egyéni síkbeállítások paramétereinek módosításával, melyeket szerkesztés közben a Mozgó palettáról érhet el.

Lásd Tetősík testre szabása.

Például egy tetősík felső tetőszintjének mindkét vége ellátható orommal, így oromzatos kontytető jön létre.

Lásd Oromzatos kontytető.

A tetőszintek geometriája tovább szerkeszthető.

Lásd Tetőszintek szerkesztése.
