Automatikus vágás: 2. példa

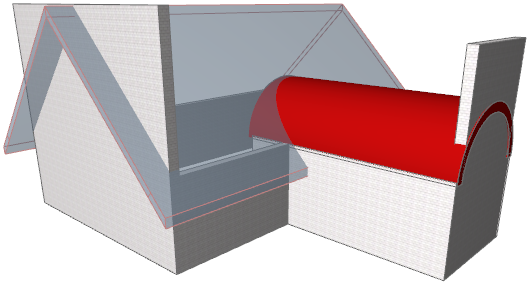

Tegyük fel, hogy a következő héjszerkezetekkel és falakkal rendelkezik:

1. Jelöljön ki minden megjelenített elemet (tetőt, héjszerkezetet, falakat).

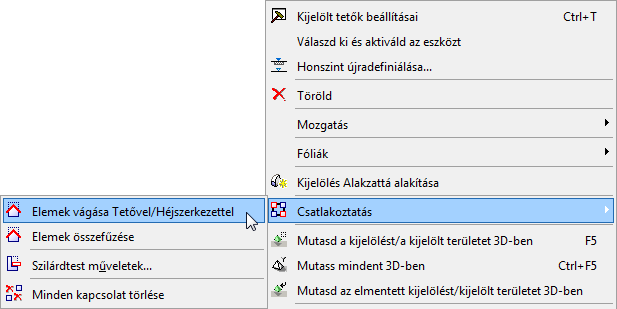

2. A helyi menüből válassza a Csatlakoztatás parancsot, majd az Elemek vágása tetővel/héjszerkezettel parancsot (a szokásos eszköztárban is elérhető).

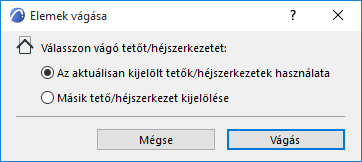

3. A megjelenő párbeszédpanelen kattintson a Vágd parancsra.

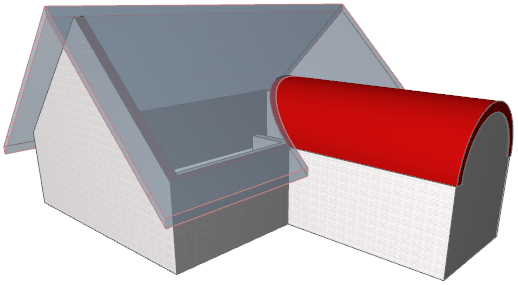

4. Ellenőrizze az eredményt 3D-ben:





   Az automatikus vágásra további példát lásd: Kereszttető.
