Metszeti felületek és kontúrok (Elembeállítások)

Fal, födém, tető, héjszerkezet, alakzat, felületháló, gerenda, oszlop esetén van jelentősége.

METSZETI FELÜLETEK

Adja meg a metszeti felületekhez a Metszet és az Alaprajz panelen megjelenő jellemzőket.

  • Egyszerű elem esetén:
  • Metszeti vonal és toll meghatározása
  • Egyszerű, réteges vagy összetett profil elem esetén:

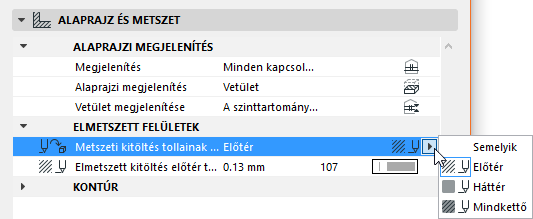

  • Ha szükséges, felülírhatja az elemhez tartozó kitöltés előterének/hátterének a tollait (alapértelmezés szerint az Építőanyag panelen adhatók meg). Válassza az Előtér, Háttér vagy Mindkettő lehetőséget a Metszeti kitöltés tollainak felülírása legördülő menüben a mindenkori vezérlők eléréséhez.


Kontúrok

Ezekkel a beállításokkal megadhatja azoknak az elemkontúroknak a vonalait és tollszíneit, amelyek az Alaprajzi metszősík fölé (Metszősík fölötti) és/vagy alá (Metszősík alatti) esnek.

  • A metszősík fölötti vonalak akkor jelennek meg, ha az Alaprajzi megjelenítés felbukkanó menüjében be van állítva a „Vetület + metszősík fölötti részek” vagy a „Mindent metszősík fölöttiként” lehetőség.
  • A nézetvonalak akkor jelennek meg, ha az Alaprajzi megjelenítés felbukkanó menüjében be van állítva a „Vetület” vagy a „Mindent nézetvonallal” lehetőség.
