Falnézet csoport létrehozása

A falnézetek jellemzően csoportosan készülnek (pl. egy önálló helyiség körül elhelyezett, négy szegmensből álló sokszögvonal elhelyezésével négy BF jön létre).

A sokszögvonal vagy a négyzet beviteli módszerrel létrehozott BF a vonal minden egyes szegmensére külön BF nézőponttal rendelkezik; az egyes nézetek pedig a szegmensre merőlegesen jönnek létre.

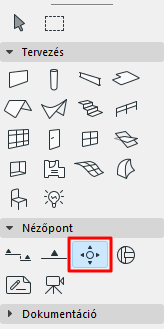

1. Válassza ki a Falnézet eszközt.

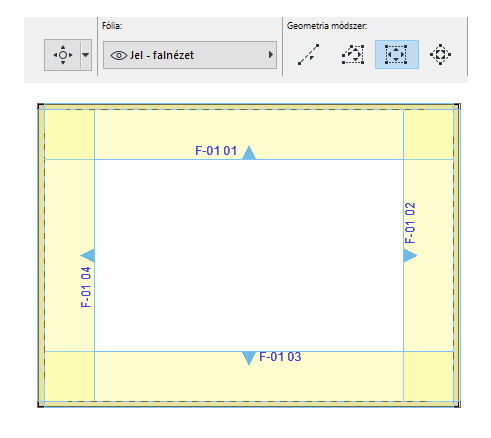

2. Használja a téglalap vagy sokszög beviteli módot a helyiség határvonalának megrajzolásához, vagy végezzen Szóköz+kattintást egy helyiségen.





   A kapott sokszögvonal/vonal/téglalap a Falnézet csoport helyiség határvonalának felel meg.

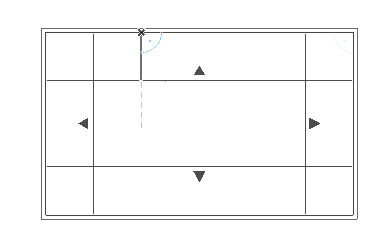

3. Mozgassa a kurzort a kívánt nézőpontra. A megjelenítéshez tartozó nyilak a létrejövő falnézet nézőpont irányát jelzik.





4. Kattintson a BF jel(ek) elhelyezéséhez.

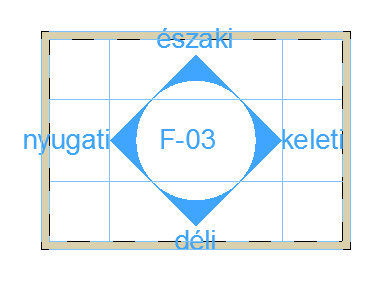

   A falnézetek külön BF jelet használnak, amely tulajdonképpen egy GDL tárgy, szerkeszthető paraméterekkel.

   BF jel(ek) a BF vonal egyes szegmenseinek közepén, vagy a helyiség közepén helyezhetők el.

   A Jel stílusa és helyzete a Falnézet beállítások Jel panelének vezérlőivel határozható meg. A panelen a Nincs jel lehetőség kiválasztásával bármely nézőpont vagy az összes nézőpont jeleit elrejtheti.

   Lásd Belső falnézet jel panelje.

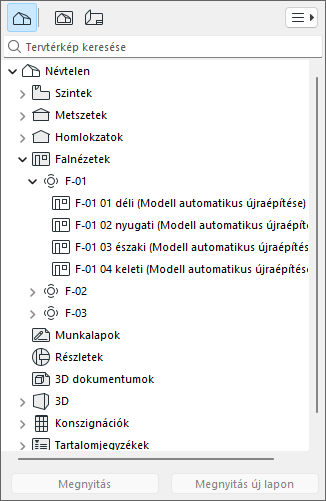

5. Az újonnan létrehozott nézőpont csoport megjelenik a Terv térképen.

A program mindegyik új BF nézőpontot hozzárendeli valamelyik BF csoporthoz, még akkor is, ha csak egyetlen nézőpont létezik a csoportban.

A BF csoport automatikusan a saját mappájában jelenik meg a Terv térképen.

Az egyes BF nézőpontok nem helyezhetők át különböző csoportok vagy mappák között; mindig csoportként mozognak.

A BF-eket a program csoportként kezeli a sorszámozás, megjelenítés, szinteken történő megjelenítés, fóliák, követési funkciók, valamint tervlapra történő elhelyezés szerint.

A BF nézeteknek a Tervlapon való megjelenését általában a Tervlapsablon „Automatikus elrendezés beállításai” lehetőségeivel lehet – a Tervlapsablon beállításai panelen – finomítani.

Falnézet csoport kiválasztásához jelöljön ki egy ahhoz tartozó helyiség határvonalat.

Azonban az önálló szegmensek beállításai egyedileg elérhetők.
