Falnézet jelölővonalának és -tartományának megjelenítése és módosítása

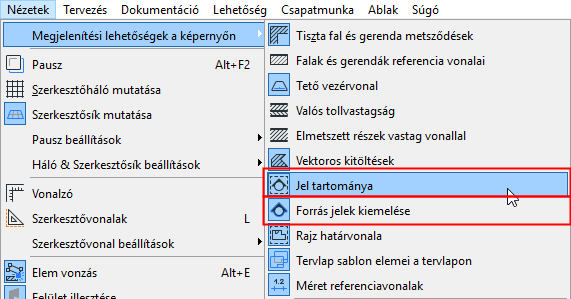

A belső falnézet vonalak/tartomány megjelenítése a következő két opció szerint módosítható a Nézet > Megjelenítési lehetőségek a képernyőn lehetőségnél:

  • Jel tartománya: megjeleníti a falnézet határvonalát és a helyiség határvonalát
  • Forrásjelek kiemelése: a nézőpont tartományát jelző kiemelés megjelenítése. A kitöltés színét a Beállítások > Munkakörnyezet > Képernyő-beállítások panelen állíthatja be.

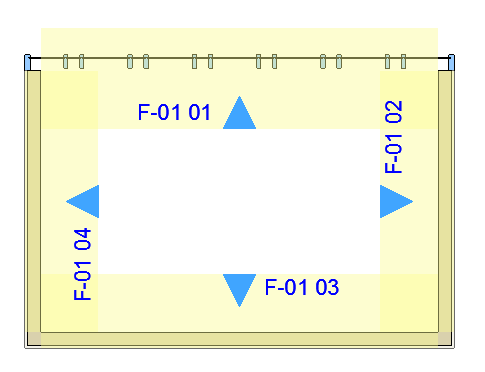

Jeltartomány bekapcsolva (lehatárolt BF nézőpont)

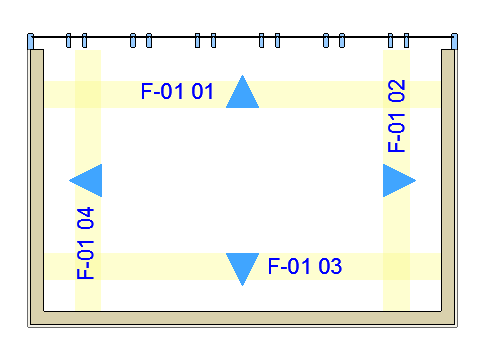

Jeltartomány bekapcsolva (végtelen BF nézőpont)

Helyiség határvonal szerkesztése

  1. Jelölje ki a belső falnézetet vagy a belső falnézet csoportot:
    Megjegyzés: Ha a BF csoport egyetlen közös jelölőt használ, a teljes BF csoport kiválasztásához jelölje ki ezt a jelölőt.
  2. A vonal szerkesztéséhez használja a mozgó paletta parancsait.
    Megjegyzés: Új csomópont beillesztésekor új BF nézőpont jön létre.
