Részletrajz Nézőpont létrehozása Modellforrással

Részletrajz létrehozásához úgy, hogy forrását tartalmazza a modell, helyezzen el egy területen alapuló Részletjelet a következő ablakok valamelyikében: Alaprajz, Metszet/Homlokzat/Falnézet, 3D dokumentum; Munkalap vagy Részlet.

1. Válassza ki a Részletrajz eszközt.
2. Ellenőrizze az Infótáblán vagy a Részlet alapbeállításainál, hogy be van-e jelölve az „Új Részlet nézőpont létrehozása” lehetőség.





3. Válasszon egy területalapú geometriai módot az Infótábláról: Sokszög, Téglalap vagy Elforgatott téglalap. (Az első, „határvonal nélkül” geometriai mód egy független, modellforrás nélküli nézőponthoz kapcsolódó jelet hoz létre.)





4. Rajzolja meg a Részletrajz határvonalát, és kattintson a befejezéshez.
5. Miután megrajzolta a részlet keretét, kattintson a kalapács alakú kurzorral és helyezze le a Részletjelet. Az X a Részletrajz origójának felel meg.





   Megjegyzés: A forrás típusú Részletjeleket opcionális, félig átlátszó kitöltés különbözteti meg a képernyőn. (A Nézet > Megjelenítési lehetőségek a képernyőn > Forrásjelek kiemelése paranccsal az összes forrásjelre engedélyezheti vagy letilthatja ezt a megkülönböztető kitöltést. A kiemelés színét a Beállítások > Munkakörnyezet > Képernyő-beállítások panelen állíthatja be.)

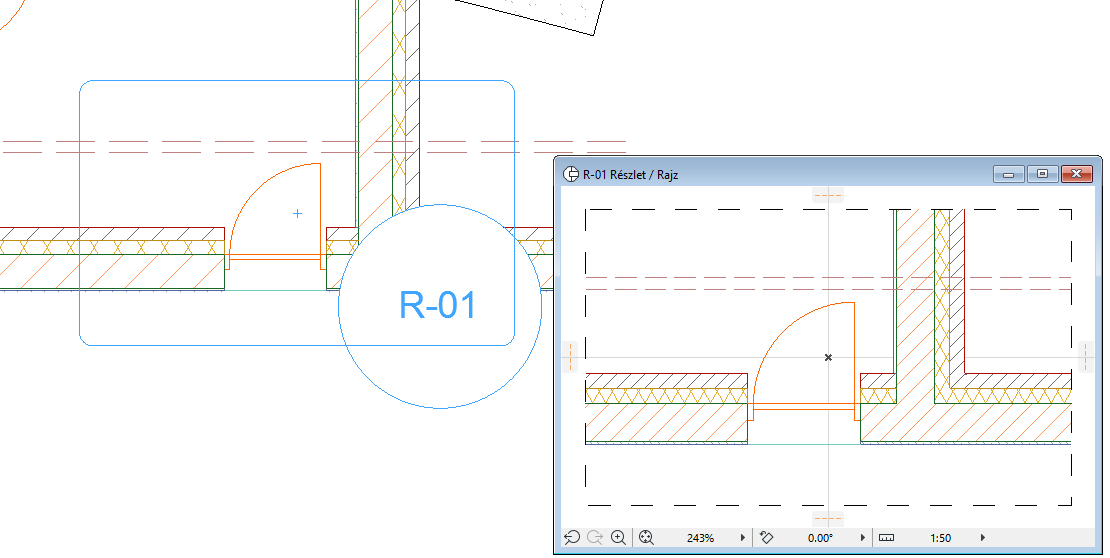

6. Új Részletrajz nézőpont jön létre, és megjelenik a Navigátor Terv térképén.

A forrás típusú Részletjelben megjelenő hivatkozási adatok meghatározása:

Lásd Jel hivatkozás megadása Forrásjelhez.

Az új Részlet nézőpont további adatai – Jel- és Hivatkozásadatai –  a Részletrajz beállításokban határozhatók meg.
