Hivatkozott részletjel elhelyezése

Hivatkozott részletjel elhelyezése nézőpont létrehozása nélkül:

  1. Válassza ki a Részletrajz eszközt.

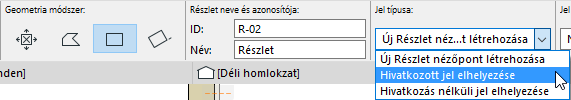

  2. Ellenőrizze az Infótáblán vagy a Részletrajz alapbeállításoknál, hogy be van-e jelölve a „Hivatkozott jel elhelyezése” lehetőség.

  3. A megjelenő párbeszédpanelen határozza meg a hivatkozott jelet.

    Lásd Hivatkozás megadása Hivatkozott jelhez.

  4. Válassza ki valamelyik Részletrajz geometria módszert a jel elhelyezéséhez.

  • A Határvonal geometria módszer használata esetén kattintson egyszer a jel elhelyezéséhez.
  • A területalapú módszerek használata esetén rajzolja meg a részletrajz határvonalát, majd kattintson a kalapács alakú kurzorral a jel elhelyezéséhez.

Az ilyen jelnek nincs modellforrása, és nem hoz létre új nézőpontot. A hivatkozott részletjelben megjelenő hivatkozási adatok meghatározása:

Lásd Hivatkozás megadása Hivatkozott jelhez.
