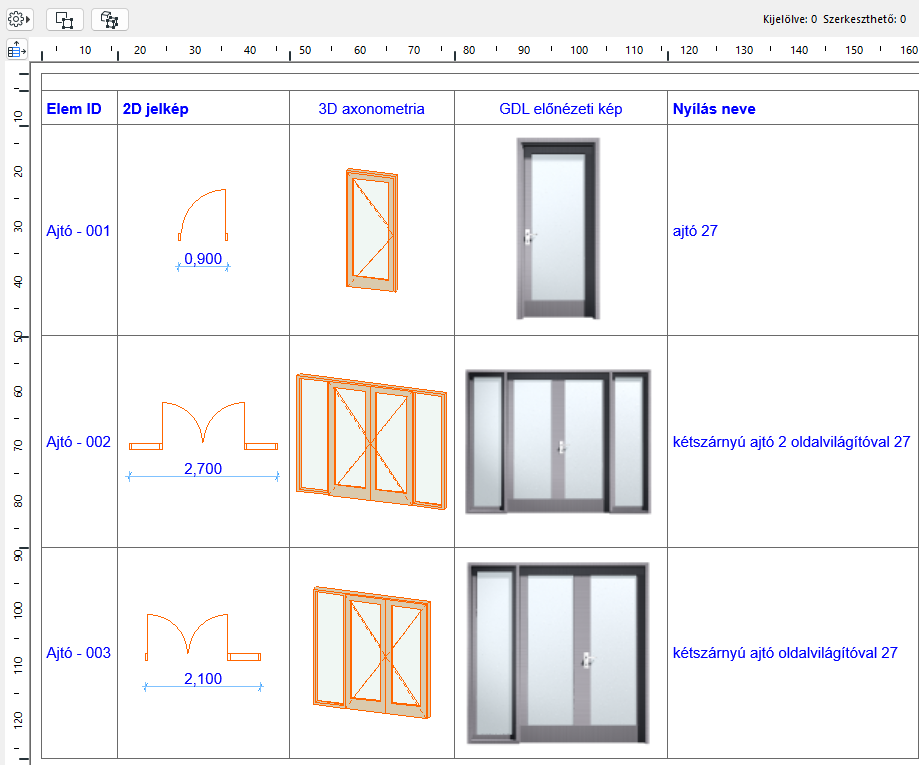

Előnézetek és képek az interaktív konszignációban

Megjegyzés előnézet

Ezekhez az előnézetekhez a konszignációban asszociatív méretezések adhatók.

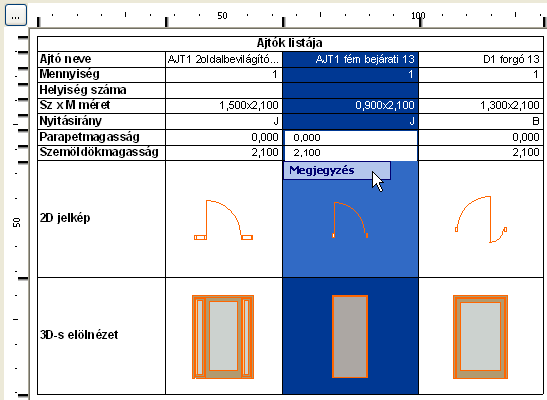

1. Kattintson kétszer arra a cellára, amelyhez megjegyzést kíván fűzni, vagy

   válassza ki a cellát, és kattintson a Megjegyzés gombra.

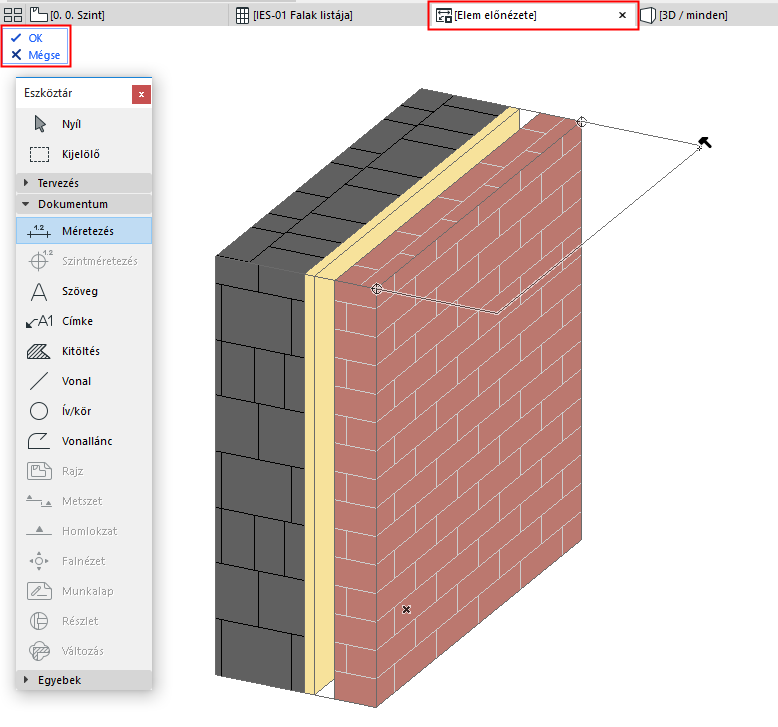

2. A nézet egy külön lapon vagy ablakban jelenik meg, melynek neve: Elem előnézete.
3. Használja az elérhető 2D eszközöket a méretezéshez: méretek, címkék, szöveg. Az elérhető könyvtárakból is hozzáadhat megjegyzéseket, a Tárgy eszköz használatával.





4. A lap vagy az ablak bezárásához és a megjegyzések kiválasztott nézetre alkalmazásához kattintson az OK gombra a bal felső sarokban lévő menüben, vagy kattintson a Mégse gombra a bezáráshoz és a módosítások törléséhez.

Konszignáció előnézetek automatikus méretezése (ajtók/ablakok esetén)

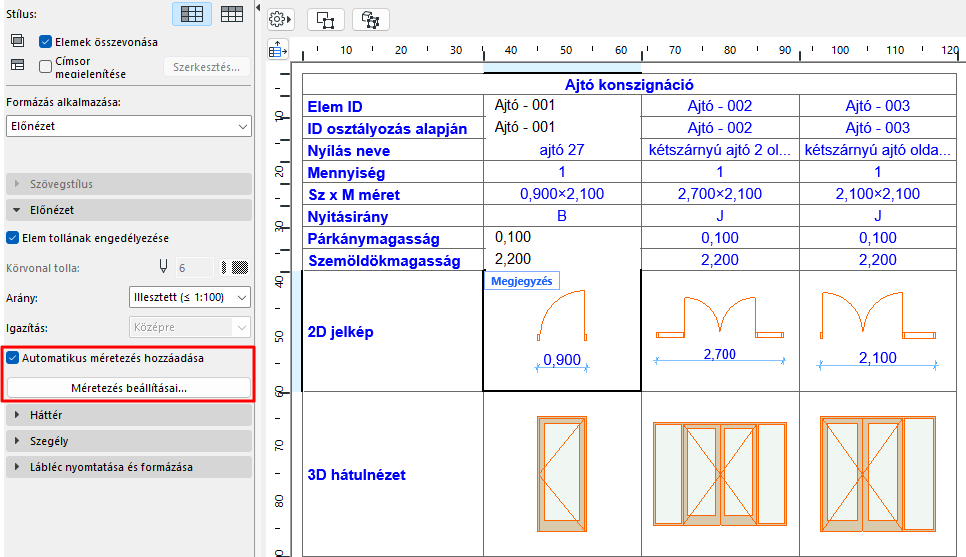

Ha a konszignáció ajtó vagy ablak előnézetét tartalmazza, a Konszignáció beállításoknál megjelenik az Automatikus méretezés hozzáadása opció.

Jelölje be ezt a négyzetet, ha automatikus méretezést kíván használni a kijelölt képen.

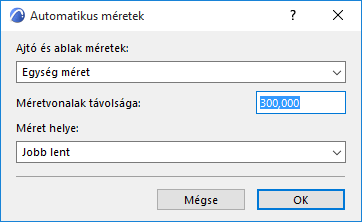

Ezután kattintson a Méretezés beállításai lehetőségre, és adja meg a képre vonatkozó méretezési beállításokat a megnyíló Automatikus méretek párbeszédablakban.

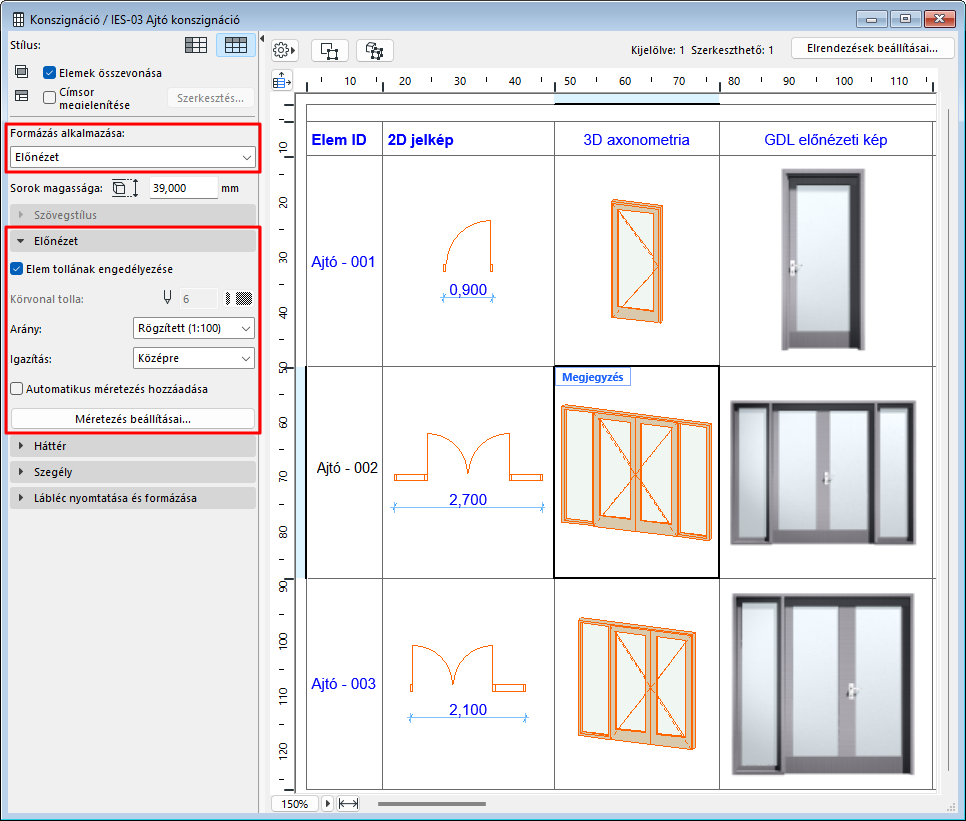

Előnézet - Formátum

Ez a panel akkor elérhető, ha a Formázás alkalmazása lehetőségnél az Előnézet van beállítva, vagy a Konszignációnál előnézeti mezőt választott ki.

Elem tollának engedélyezése: Jelölje be ahhoz, hogy az elemhez megadott tollszíneket használja a konszignációban létrehozott előnézeti képen.

• Ha az opció nincs bejelölve, válasszon tollszínt a lenti Kontúr tolla mezőben.

Lépték: adja meg az optimális léptéket a konszignáció előnézeti képeihez. Az Illesztés beállítással biztosítható, hogy a kép illeszkedjen a mezőbe: a program szükség esetén kicsinyíti az előnézeti képet (nagyítást nem végez).

Igazítás: A konszignáció előnézeti képeinek igazítása a mezőkön belül (a mező közepére, tetejére vagy aljára), valamint (csak 2D előnézetek esetén) annak érdekében, hogy megfeleljenek a választott viszonyítási szinttől számított relatív magassági értékeknek (Nulladik szint, Terv 0,00 szint vagy bármely más megadott hivatkozási szint.)

Automatikus méretek hozzáadása: Méretadatokat tartalmazó előnézetek hozzáadása a konszignációhoz. A méretek asszociatív értékek: ha az elemet módosítja a tervben, a méretek is frissülnek.
