Összetett profilok összetevőinek területe

Profil elem összetevőinek listázásakor megadható, hogy:

  • melyik profilösszetevőt kívánja listázni
  • melyik síkját kívánja használni a terület kiszámításához

    14_Complex_Profile_Wall.PNG     14_Complex_Beam_02.PNG

Profilösszetevők kiválasztása a területek listázásához

  1. Válasszon profil elemet.
  2. Kattintson a helyi menüben található Réteges Szerkezet/Profil szerkesztése lehetőségre.
  3. A Profilkezelő ablakban válasszon ki egy kitöltést amely (összetevőt ábrázol) .
  4. A Profilkezelőben (Beállítások > Összetett profilok > Profilkezelő) jelölje be az Összetevő területének listázása jelölőnégyzetet minden olyan összetevő esetén, amelynek területét meg kívánja jeleníteni.

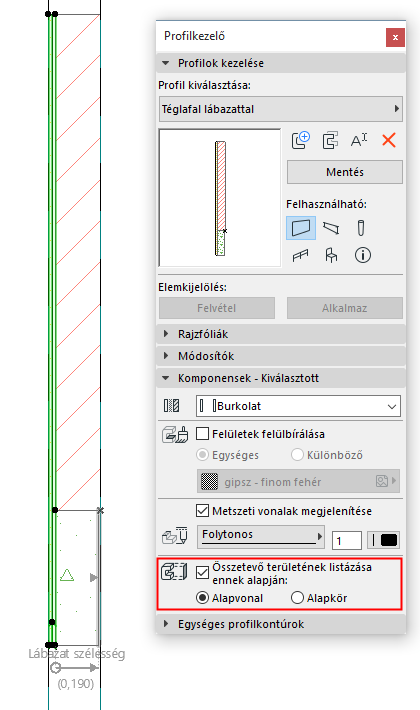

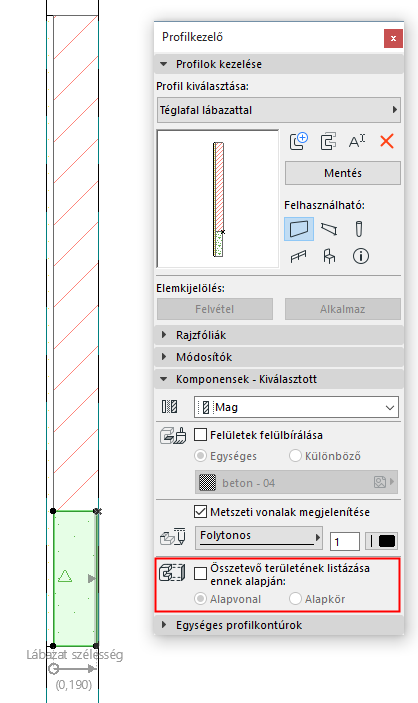

    Az alábbi példában lábazattal rendelkező téglafalat szerkesztünk. A burkolat jelölőnégyzete be van jelölve, így a program figyelembe veszi majd aq burkolat területét a konszignációhoz. A lábazat területére azonban nincs szükség, így annak jelölőnégyzete üres.

    ComponentAreaPM_1.png     ComponentAreaPM_2.png

    Összetevő területének listázása: burkolat bekapcsolva, lábazat kikapcsolva

  5. A módosítások tárolásához kattintson a Profil tárolása gombra.
  6. A „betonlábazat” összetevő területét a program nem veszi figyelembe a konszignációhoz.


Válassza ki a területszámításhoz használandó síkot

Minden összetevő vetített területének kiszámítása alapvonal vagy alapkör szerint történik, amely a Profilszerkesztőben látható.

Megjegyzés: Az alapvonalak Profilszerkesztőben történő megjelenítéséhez kapcsolja be a Nézet > Megjelenítési lehetőségek a képernyőn > Összetevő területének alapvonala vagy -köre lehetőséget.
  • Az Alapvonal segítségével az összetevő területe a vonal által jelölt sík felületre vetítve számítható ki. Alapértelmezés szerint az alapvonal a profil leghosszabb szakasza mentén fut.

  • Az Alapkör segítségével a terület egy ívelt összetevőre vetítve számítható ki.

Az alapvonal/alapkör grafikusan is szerkeszthető: ekkor módosul az összetevő területének kiszámításához használt sík.

Ebben a példában az Általános oszlop vízszintes felületének területére vagyunk kíváncsiak.

  1. Válassza ki az összetevőt a Profilkezelőben.
  2. Jelölje be az Összetevő területének listázása jelölőnégyzetet.

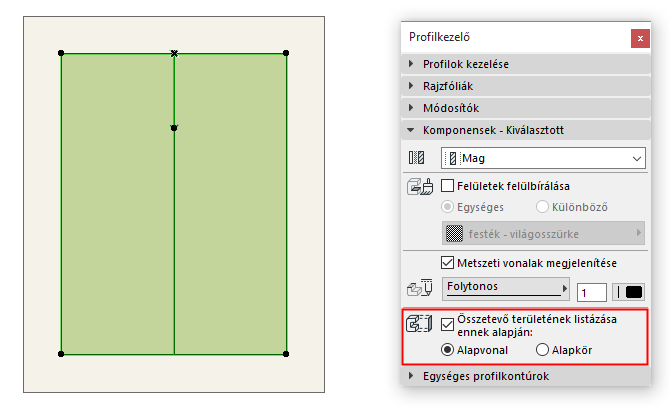

    Látható, hogy az összetevő alapvonala függőleges, ez nem a keresett terület.

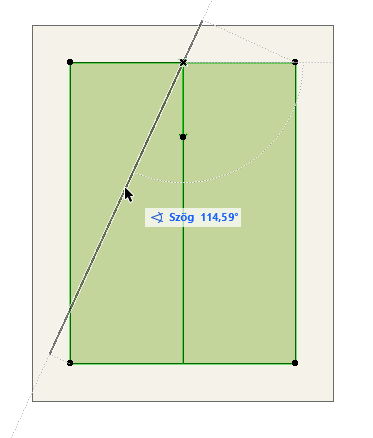

  3. Jelölje ki az alapvonalat a Profilszerkesztő ablakban, és forgassa vízszintes helyzetbe.

    ComponentAreaPM_4.png     ComponentAreaPM_5.png

  4. A módosítások tárolásához kattintson a Profil tárolása gombra.
  5. A program figyelembe veszi az oszlop vízszintes területét a konszignációhoz.

    A Profilkezelőben történő szerkesztésre vonatkozó általános tudnivalókat lásd itt: Profilkezelő.
