Vonal kategóriák

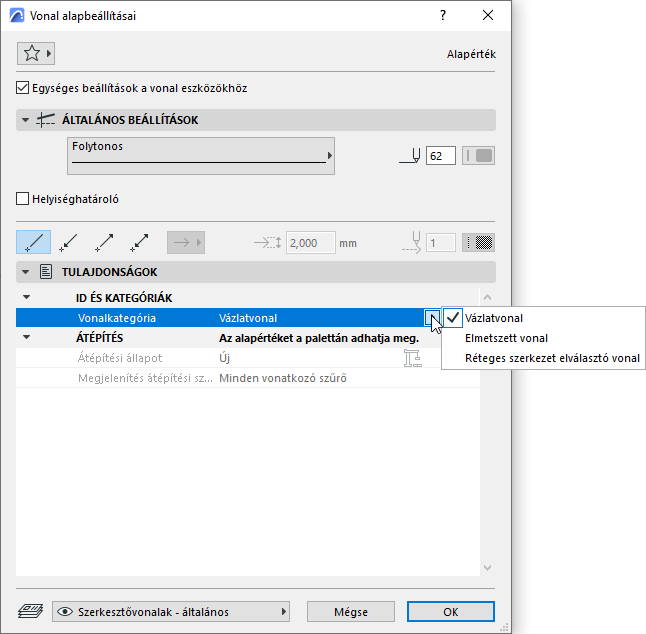

Vonalkategóriák hozzárendeléséhez használja a vonalbeállítások Tulajdonságok paneljét.

Ezt a kategóriát a grafikus felülírások finomhangolására és a vonalak tulajdonságainak kategóriafüggő exportálására használhatja.



Három vonalkategória elérhető: Vázlatvonal, Metszeti vonal, Réteghatárt jelző vonal.

Alapértelmezés szerint:

  • Minden kontúrvonal „metszeti vonal”
  • Minden réteghatárt jelző vonal (réteges szerkezeteknél) „réteghatárt jelző vonal"
  • Minden egyéb vonal „vázlatvonal”

A vonalkategóriák a következő esetekben hasznosak:

  • Ha egy réteges falat felbontunk az azt alkotó vonalakra és kitöltésekre
  • Ha kézzel rajzolunk vonalakat 2D ablakban vagy metszet típusú ablakban

Rendeljen kategóriákat ezekhez a vonalakhoz a tervben betöltött funkciójuk szerint. Így szabadkézi vonalak is sorolhatók a Metszeti vonal vagy a Réteghatárt jelző vonal kategóriába.

A vonal kategóriák meghatározása szintén hasznos lehet a fájl DXF/DWG formátumban történő mentése esetén: a DXF-DWG átalakítás beállításai párbeszédablakban külön egyedi fóliára exportálhatja a Réteghatárt jelző vonalakat.

Lásd Egyéni fóliák.
