Elem ID kezelő

A Dokumentáció > Lista extrák pontban elérhető párbeszédpanelen állíthatók be a terv elemeinek ID azonosítószámai azok feltételei alapján. Az automatikusan létrehozott ID számokat is lehetséges módosítani a paranccsal. A beállításokat további felhasználás céljából el lehet menteni és tárolni.

Az Elem ID kezelővel létrehozott és mentett konfigurációk elősegítik, hogy a mennyiségszámításokban könnyebben át lehessen tekinteni a tervelemeket.

Megjegyzés: Ez a parancs csak az alaprajzon áll rendelkezésre.

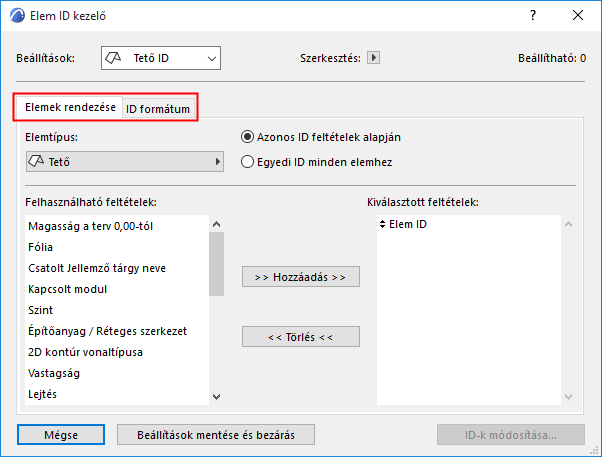

A párbeszédablak két oldalt tartalmaz: az Elemek kiválasztása oldalon a kiválasztási jellemzőket határozhatja meg, míg az ID formátum oldalon egyedi ID beállításokat adhat meg.



Elemek rendezése

Amikor az Elemek kiválasztása párbeszédpanel oldal az aktív: jelöljön ki egy elemtípust.

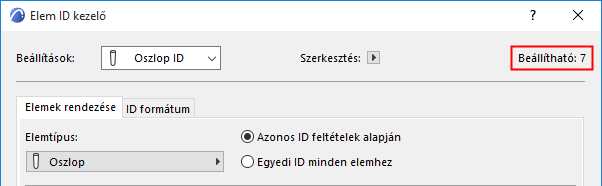

  • Ha az alaprajzon van kijelölt elem, az Elem ID kezelő csak a kiválasztott elem(ek)et veszi figyelembe.
  • Amikor elemeket jelöl ki azonosítók hozzárendeléséhez, és nincsenek kijelölt kritériumok, az azonosítószámok (ID-k) hozzárendelése az elemek kiválasztásának sorrendjében történik.
  • Ha semmi sincs kijelölve az alaprajzon, a parancs valamennyi lehelyezett és látható (vagy nem rejtett fólián található) elemre hat.

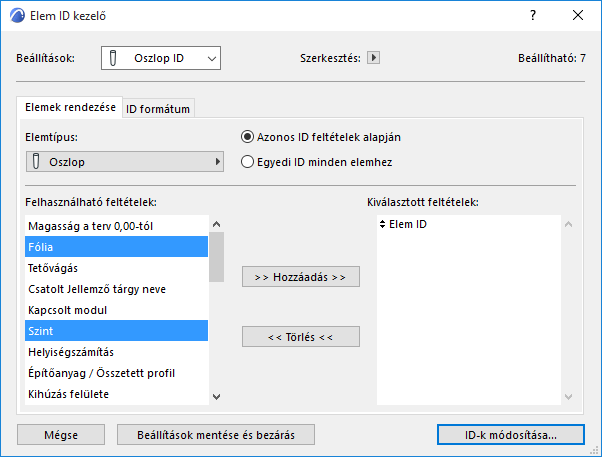

Jelöljön ki és adjon hozzá feltételeket a jobb oldali listához.



ID formátum

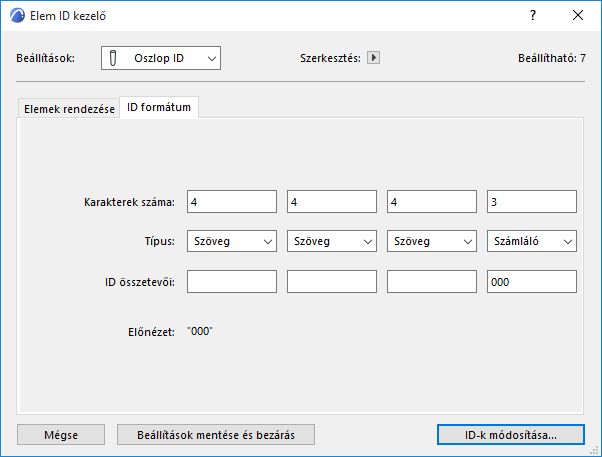

Kattintson az ID formátum lapra. Ez lehetővé teszi egyéni (ID) azonosítóformátumok meghatározását:



Az Elem ID kezelővel az ID-t négy részre oszthatja fel.

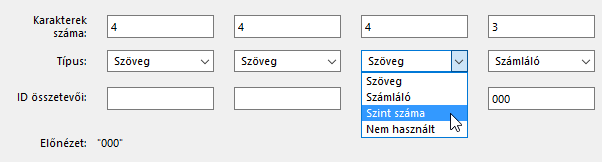

Az ID összetevők mezőben bármelyik résznél megadhat egyszerű szöveget, számlálót vagy emeletszámot.


  • A Szöveg típussal egyéni szöveget adhat meg.
  • Ha a Számláló típust választja, az ID Összetevők mezőbe számokat vagy betűket írhat be (például „aa”). Ezek az ID-ben az elemek számának függvényében növekedni fognak.
  • Ha a Szint száma típust választja, az adott elemszint sorszámát adhatja meg.
    Megjegyzés: A Szint száma csak akkor használható típusként, ha a „Szint”-et választotta az egyik Csoportosítási feltételként.

Elemazonosítók (ID-k) generálása

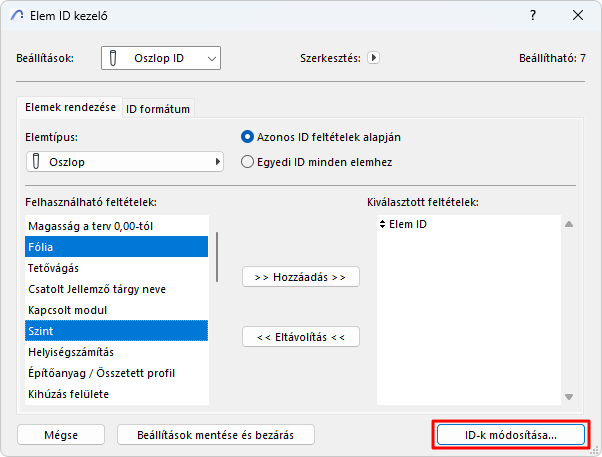

Kattintson az ID-k módosítása lehetőségre az Elem ID lista párbeszédpanel megnyitásához.

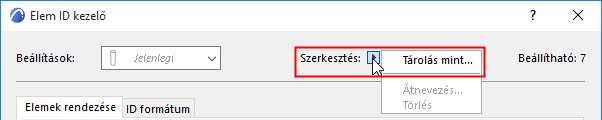

A párbeszédablak felső részében a Beállítások szerkesztése kiugró menü Jelenlegi mentése parancsával el tudja menteni a beállításokat.
