Magasságméretezés

A Magasságméretezés (a hosszméretezés egyik építési módszere) Metszet/Homlokzat/BF és 3D dokumentum ablakokban jeleníti meg a magassági értékeket.


Megjegyzés: Az Alaprajz vagy a Munkalap/Részlet ablakokban használja a Szintméretezés opciót. Lásd még Szintméretezés .

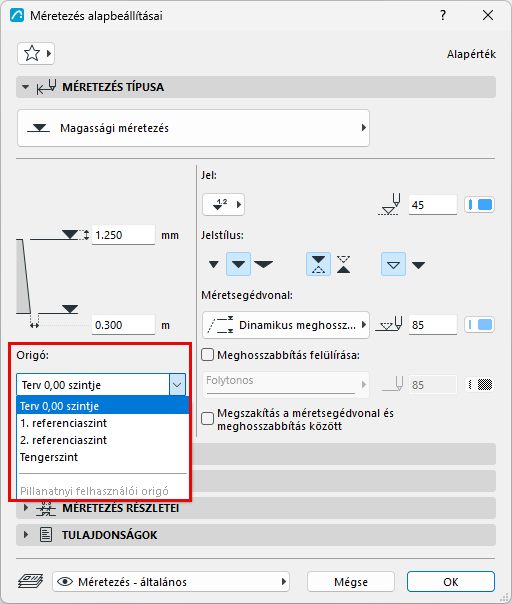

A Magassági méretezés kiszámítási alapja a Magassági méretezés beállítások párbeszédablakban meghatározott Méretezési alappont.


  • Terv 0,00 szint
  • A Tengerszint (amelyet a Beállítások > Terv beállításai > Referenciaszintek menüben tud beállítani.)
  • A referenciaszint a Beállítások > Terv beállításai > Referenciaszintek menüben állítható be.
  • Pillanatnyi felhasználói origó: ez a lehetőség csak akkor jelenik meg, ha a méretezési lánc elhelyezése óta megváltozott a felhasználói origó, és a méretezési láncot nem frissítették.

Magassági méretlánc

  1. Kapcsolja be a Méretezés eszközt a Magassági méretezés szerkesztési módszerrel.

  2. A Metszet/Homlokzat/Belső falnézet vagy 3D dokumentum ablakban: kattintson azokra a pontokra, ahol magasságméretezésre van szükség.

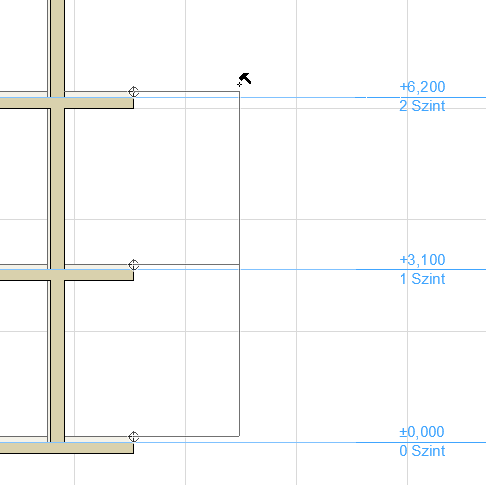

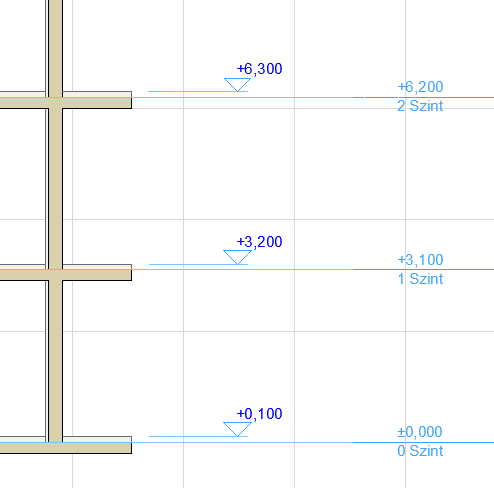

  3. Kattintson duplán (vagy kattintson az OK gombra a Vezérlőpultban), és a kalapács kurzorral helyezze el a láncot.

    ElevDimHam.PNG     ElevDimPlaced.PNG

A Metszet/Homlokzat/Belső falnézet ablakokban az összes Emeletszint-vonal egyetlen lépésben méretezhető.

Lásd Emeleti szintek panel.

Válassza a Magasság méretezés lehetőséget

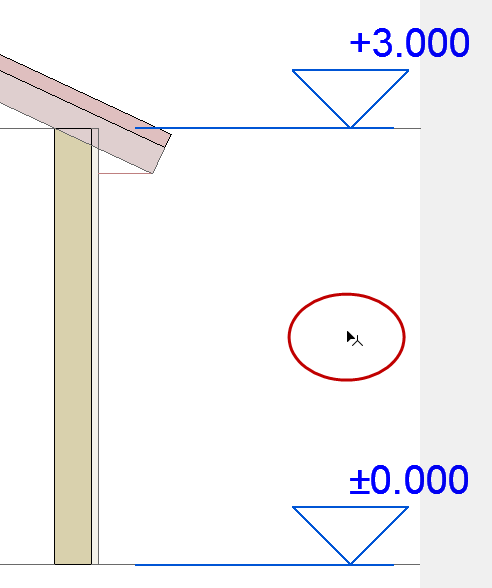

Nyomja le a Shift gombot, és kattintson a lánc láthatatlan tengelyére (ahol a Mercedes kurzor nyíllá változik).
