Szögméretezések

A szögméretezések jelzik a szögértékeket


  • két vonal vagy egyenes él által bezárt szög esetén
  • vagy íves elem szöge esetén
    Megjegyzés: A szögméretezések nem elérhetők a 3D dokumentum ablakban.

Szögméretezés szerkesztési módok

Szögméretezésnél két szerkesztési módszer használható (válasszon egyet az Infótáblán vagy a Szögméretezési beállítások menüpontban):

  • Belső méretezés (elsődleges) szerkesztési mód:

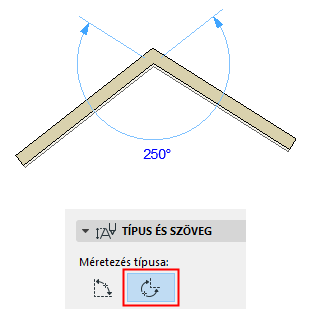

  • Külső méretezés (másodlagos) szerkesztési mód:


Szögméretezés elhelyezése két él közé

Két él által bezárt szög méretezéséhez:

  1. Kattintson egy élre vagy vonalra.
  2. Kattintson egy másik élre vagy vonalra.
  3. A szög méretezését egy harmadik kattintással helyezheti le.

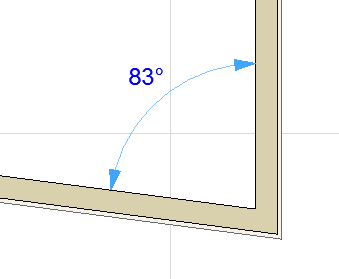

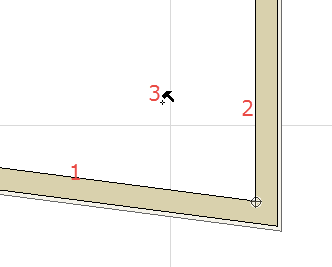

    AngleDimPlace1.png      AngleDimPlace2.png

Két vektor meghatározása úgy is lehetséges, ha tetszőleges négy pontra kattint az ablakban vagy egy szerkesztővonalon. Kattintson újra a két vektor által bezárt szög méretének elhelyezéséhez. Ebben az esetben nem asszociatív szögméretezés jön létre.

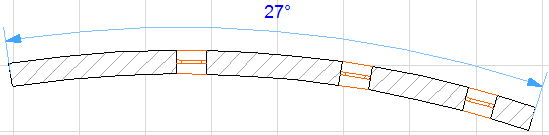

Szögméretezés elhelyezése íves elemen

  1. Válassza ki a Szögméretezés eszközt az Eszköztárban.
  2. Kattintson az íves elemre. Az Archicad automatikusan megjelöli az ív két végpontját.

  3. Kattintson a kalapács kurzorral a méretlánc lehelyezéséhez.
