Méretsegédvonal hosszának módosítása

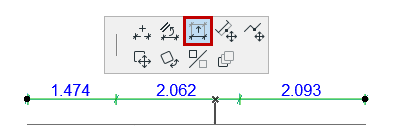

Az összes méretsegédvonal hosszának módosítása

  1. Jelölje ki a teljes méretláncot (kattintson a méretvonal egy „szabad pontjára”).
  2. Hívja elő a mozgó palettáról a Segédvonal hosszának módosítása parancsot.
  3. Mozgassa a kurzort a kívánt pontra.

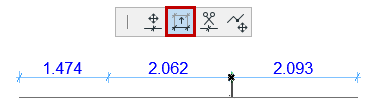

Egyetlen segédvonal hosszának módosítása

  1. Jelölje ki a méretezési pontot.
  2. A mozgó palettáról válassza a Segédvonal hosszának módosítása parancsot.

  3. Húzza az új helyére a kijelölt pont kiválasztott méretsegédvonalát.

Megjegyzés: A méretsegédvonal stílusának kiválasztásához használja a következőt a Hosszméretezés beállításainál: Méretsegédvonal és meghosszabbítás.
