Automatikus belső méretezés

Ezzel a funkcióval gyorsan elvégezhető több kijelölt oszlop, illetve réteges vagy profilos (komplex) elem méretezése az alaprajzon.

1. Jelöljön ki egy vagy több méretezni kívánt oszlopot, illetve réteges vagy profilos elemet.
   Megjegyzés: A profilos oszlopok ki lesznek hagyva.
2. Nyissa meg a párbeszédpanelt a Dokumentáció > Megjegyzés > Automatikus méretezés > Külső méretezés paranccsal.
3. Adja meg a kívánt méretezési beállításokat.

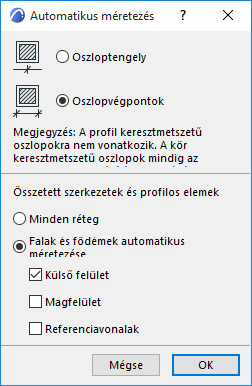

   Oszlopméret beállítások

   • Oszlop tengely: az oszlop tengelyének a méretezése.
   • Oszlop végpontok: az oszlop széleinek a méretezése.
     Megjegyzés: A kör alapú oszlopok méretezése a jelölőnégyzet állapotától függetlenül mindig középen látható.

   Összetett szerkezetek és profilos elemek

   Válasszon egy beállítást:

   • Összes réteg: A réteges/profilos elem rétegeinek méretezése külön-külön történik. (Ha ez nincs bejelölve, egyetlen méretezés érvényes valamennyi réteg teljes szélességére.)
   • Falak és födémek automatikus méretezése: A lent választott beállításoktól függően a méretpontok a felületeken és/vagy referenciavonalakon jelennek meg (legalább egy kategóriát be kell jelölni):
   • Külső felület
   • Magfelület
   • Referenciavonalak
     Megjegyzés: Ezek a beállítások ugyanazt eredményezik, mint az Automatikus eljárás a Méretezés részleteknél (Méretezés eszköz beállítások).
4. Húzzon a kurzorral egy ideiglenes vonalat, amely a kijelölt, méretezni kívánt elemeken át fut.
   • Az erre a vonalra merőleges és az azt keresztező Falak, Oszlopok, Gerendák, valamint Födém-, Tető- és Felületháló-élek lesznek méretezve. A vonal számos szakaszból állhat.
5. Kattintson kétszer a vonal rajzolásának befejezéséhez.
6. Kattintson a méretezési lánc lehelyezéséhez.
