A Háló eszköz
A Háló eszköz segítségével Hálóelemeket helyezhet le egyedileg vagy hálórendszerben.
A Hálóelemek a modell részei, és szerkeszthető keretet biztosítanak több elem elhelyezéséhez vagy helyek azonosításához a modellen.
A Háló eszközzel egyedi helyi szerkezeti háló hozható létre. (Ezzel szemben a szerkesztőháló és a segédháló, melyek a Nézet > Háló lehetőségek > Hálók és Háttér panelen állíthatók be, globális, egyenlő eloszlású háló, amely a teljes 2D ablakot lefedi és beviteli ill. szerkesztési segédeszközként használható.)
Az eszközzel létrehozott háló interaktív, így a hálóelemek az elhelyezést követően is szerkeszthetők. A Hálóelemek a Háló beállítások párbeszédpanelen módosíthatók.
Lásd A Háló eszköz beállításai.

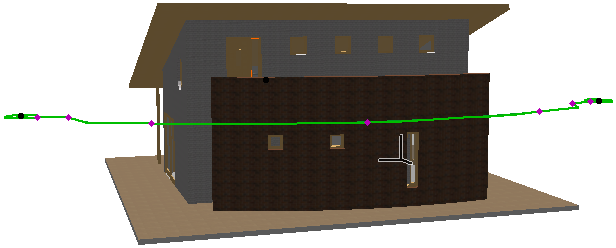

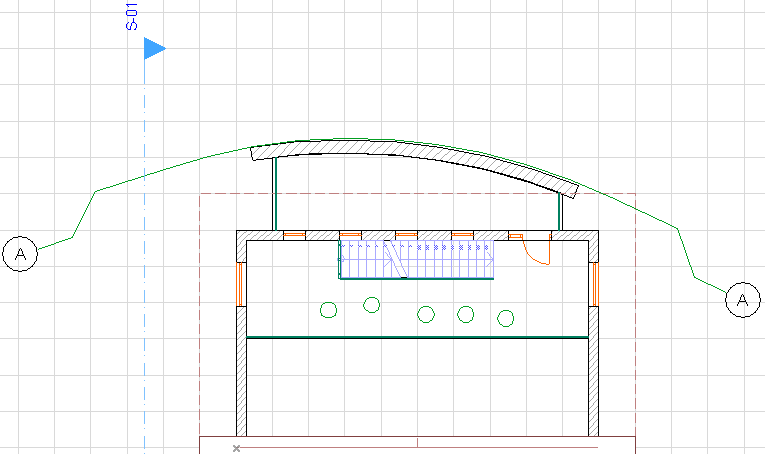

A hálóelemek elhelyezhetők az Alaprajz vagy a 3D ablakban, de megjeleníthetők a Metszetek, Homlokzatok, Falnézetek és a 3D dokumentum ablakokban is.
A hálóelem egy függőleges helyet jelöl a modellen. Más modellelemekhez hasonlóan a hálóelemek is a nézetekkel együtt kerülnek mentésre.
Egy vízszintes és függőleges hálóvonalakból álló teljes séma egy lépésben történő elhelyezéséhez alkalmazza a Tervezés > Hálórendszer parancsot. Az ezután megjelenő Hálórendszer beállításai párbeszédpanelen konfigurálhatja a hálóelemek rendszerét, és méretezéseket, gerendákat, oszlopokat vagy opcionális könyvtári elemeket helyezhet el a hálóvonalak metszéspontjainál.
Lásd Hálórendszer beállításai.

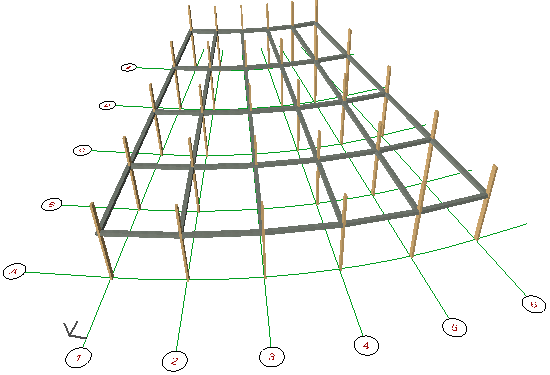

Ezen a képen egy hálórendszer látható 3D-ben, a metszéspontoknál elhelyezett gerendákkal és oszlopokkal:
