Függönyfalak címkézése

A többi elemhez hasonlóan a függönyfal és annak bármely látható összetevője egyedileg címkézhető az Alaprajzon és a Metszet nézetben egyaránt.

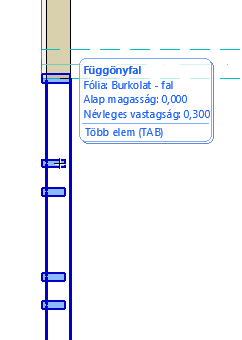

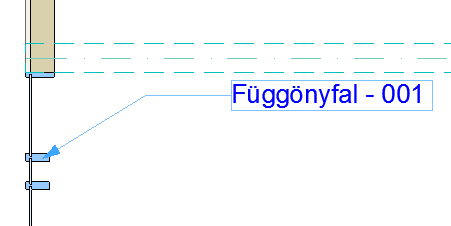

CWLabel1.png     CWLabelDone.png

Függönyfal ID címkével

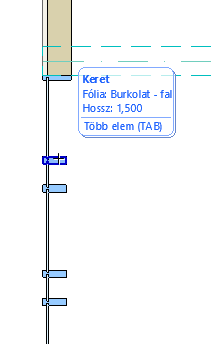

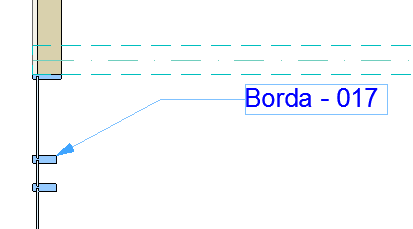

CWLabel2.png     FrameLabel.png

Függönyfal keret ID címkével

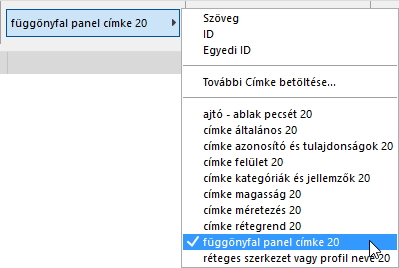

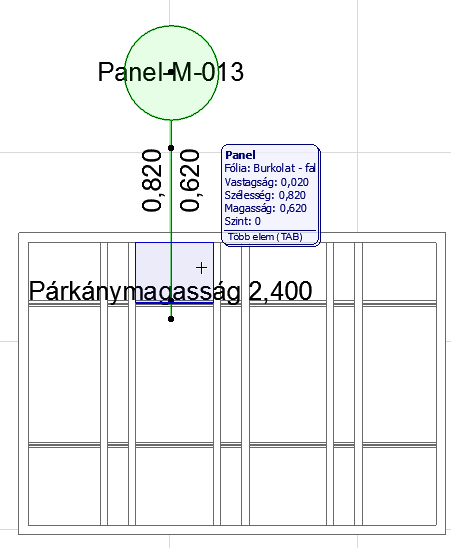

CWPanelLabelTypeSelect.png     CWPanelLabelType.png

Függönyfal panel címke

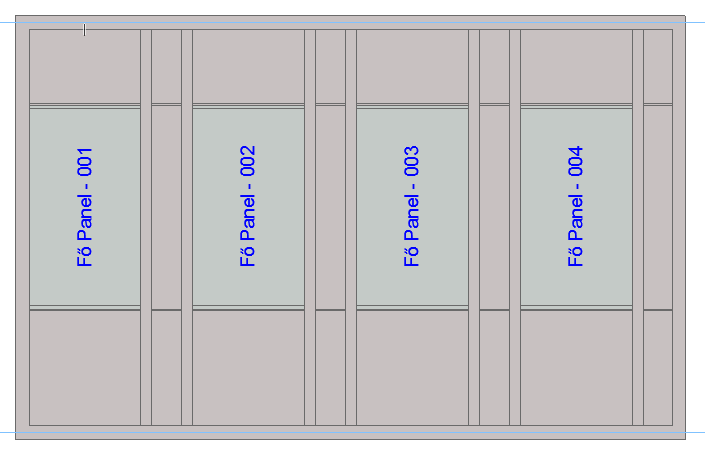

Minden függönyfal elem címkézése

Ha valamennyi elemet, vagy egy bizonyos osztály valamennyi tagját címkézni kívánja:

  1. Jelölje ki a függönyfalat.

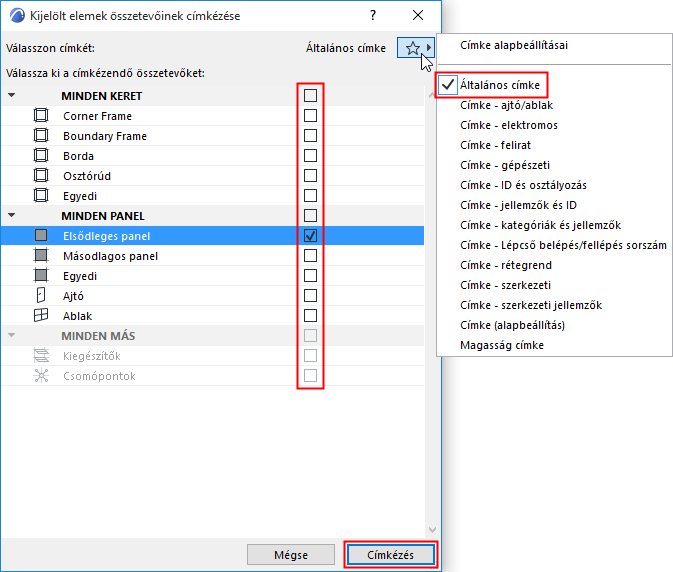

  2. A párbeszédpanel megnyitásához kattintson a Dokumentáció > Feliratozás > Kijelölt elemek összetevőinek címkézése parancsra.
  3. Válasszon egy címketípust a legördülő ablakból: a jelenleg alapértelmezett címkét vagy bármelyik kedvenc címkét.
  4. Jelölje be valamennyi összetevő típust, amelyet címkézni kíván. Asszociatív címkék jönnek létre.

  5. Kattintson a Címkére a lehelyezéshez.
