Tervlapsablonok

Minden tervlapnak van egy tervlapsablonja.

  • A tervlapsablon határozza meg a tervlap oldalának méretét
  • A Tervlapsablonon elhelyezett grafikus és szövegelemek („sablonelemek”) minden Tervlapon megjelennek, melyek ezt a Tervlapsablont használják.

A tervlapsablonok a tervlapkönyv Sablonok mappájában találhatók.

Használhat egy előre meghatározott Tervlapsablont, vagy készíthet egyedi Tervlapsablont. A legtöbb beállítás a Tervlapsablon beállításai menüpont alatt érhető el.

Lásd Tervlapsablon beállításai.

Az alábbi szakasz témái:

Tervlapsablon megnyitása

Alapértelmezett Tervlapsablon

Tervlapsablon hozzárendelése egy tervlaphoz

Új tervlapsablon létrehozása

Tervlapsablon rajzfelirata

Tervlapsablonelemek megjelenítése

Tervlapsablon megnyitása

Lásd Tervlap megnyitása.

Az aktuális tervlap sablonjának megnyitásához tegye a következők egyikét:

  • kattintson a jobb egérgombbal az Elrendezés ablakra, és válassza a Hozzárendelt tervlapsablon megnyitása parancsot
  • használja a Dokumentáció > Tervlapkönyv > Hozzárendelt tervlapsablon megnyitása parancsot

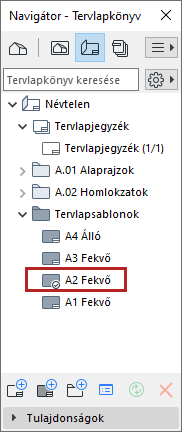

Alapértelmezett Tervlapsablon

Az alapértelmezett Tervlapsablon egy kis szamárfüllel van megjelölve. Ezt a program minden újonnan létrehozott tervlaphoz hozzárendeli.



Tervlapsablon beállítása alapértelmezettként

Válassza ki a tervlapsablont a Navigátorban vagy a Szervezőben, és válassza a következő lépések egyikét:

  • Válassza a Legyen ez az alapértelmezett opciót a helyi menüből
  • Nyissa meg a Tervlapsablon beállításait, és jelölje be az Alapérték új tervlap létrehozásához jelölőnégyzetet.

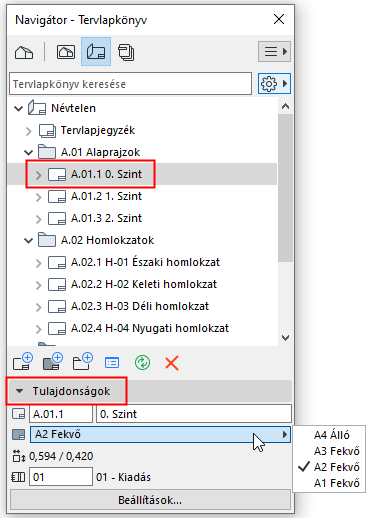

Tervlapsablon hozzárendelése egy tervlaphoz

A Navigátor tervlapkönyvében hajtsa végre a következő műveletek egyikét:

  • Húzza a tervlapsablont egy tervlapra
  • Húzzon egy tervlapot egy tervlapsablonra
  • Jelöljön ki egy tervlapot, majd válasszon hozzá egy másik tervlapsablont a Navigátor paletta alján található Tulajdonságok panel előugró menüjéből vagy a kiválasztott Tervlap Beállítások párbeszédablakában.

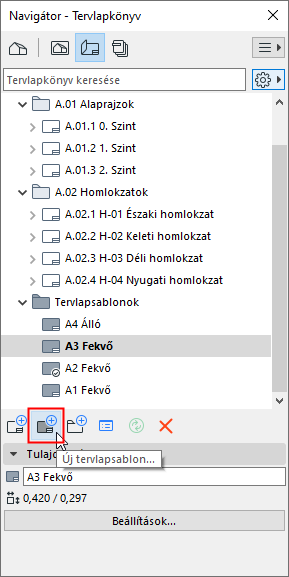

Új tervlapsablon létrehozása

Egy új tervlapsablon létrehozásához az alábbi lehetőségek bármelyikét használhatja:

  • Használja az Új tervlapsablon parancsot bármely Tervlapkönyv helyi menüjéből a Navigátor Sablonok mappájában.
  • Válassza a Dokumentáció > Tervlapkönyv > Új tervlapsablon parancsot.
  • Kattintson az „Új tervlapsablon” ikonra a Navigátorban vagy a Szervezőben.


Tervlapsablon rajzfelirata

Az alapértelmezett tervlapsablonok tartalmaznak gyakran használt feliratokat, amelyek állhatnak 2D-s rajzi elemekből és szövegekből, beleértve az Automatikus szöveg fogalmát is.

A felirat módosításához vagy létrehozásához: nyissa meg a Tervlapsablont, és a 2D-s szerkesztési és szöveges eszközökkel adja hozzá vagy módosítsa a tartalmat.

Például: a lent látható tervlapsablon feliratainak tartalma

  • Szövegek a vállalat és a terv adataival,
  • Logó,
  • szövegek automatikus szöveg elemekkel: rajz adatai, tervlap és tervlapsablon elemei

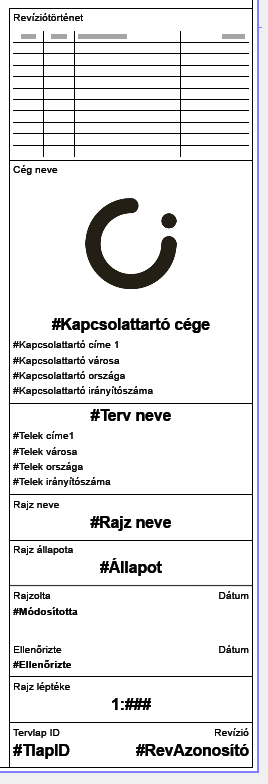

Rajzfelirat a Tervlapsablonon

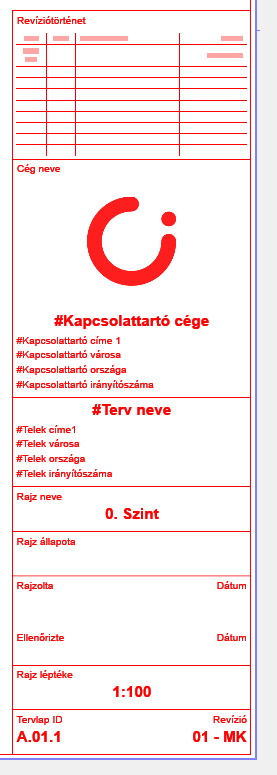

Rajzfelirat az aktuális tervlapon

Tervlapsablonelemek megjelenítése

Szín

Alapértelmezés szerint a sablonelemek eredeti színükben jelennek meg.

Egységes szín a Beállítások > Munkakörnyezet > Képernyő-beállítások menüpontban rendelhető hozzá.

Elrendezés alatt / Elrendezés fölött

A sablon elemei a tervlap alatt és fölött is megjeleníthetők: a beállítás a Tervlapsablon beállításainál adható meg.

Lásd Tervlapsablon beállításai.

Sablonelemek elrejtése

A sablon elemeinek képernyőn történő megjelenítéséhez vagy elrejtéséhez minden tervlap esetén: kapcsolja ki a következőt: Nézet > Megjelenítési lehetőségek a képernyőn > Tervlapsablon elemei a tervlapon funkciót.
