Rajz kerete

Miért érdemes körülvágni a rajzot?

A rajz keretének átméretezésekor a rajz nem látható tartalma tetszés szerint levágható és törölhető a rajzok gyorsítótárából. A levágott tartalmat többé nem kell ellenőrizni vagy frissíteni (amíg vissza nem állítja). Így a rajz körülvágásakor csökken a fájlméret, és lerövidülhet a rajz frissítéséhez szükséges idő.

A keret szerkesztése és a rajz körülvágása funkciók minden rajztípusnál ugyanúgy használhatók, beleértve a külső forrásból származókat is.

A levágott tartalom mindaddig visszaállítható, amíg a forrás elérhető.

Az alábbi szakasz témái:

Keret rajzhoz igazítása

Keret és levágott tartalom átméretezése

Levágott tartalom visszaállítása

Rajzok körülvágása a kerettel parancs

Körülvágás megszüntetése parancs

Keret rajzhoz igazítása

Alapértelmezés szerint a rajz kerete a teljes rajzot magában foglalja: a Keret rajzhoz igazítása vezérlő aktív a Rajz beállításainál és az Infótáblán.

Ez a rajzkeret folytonos vonalból áll, nem vág le semmit a rajzból.

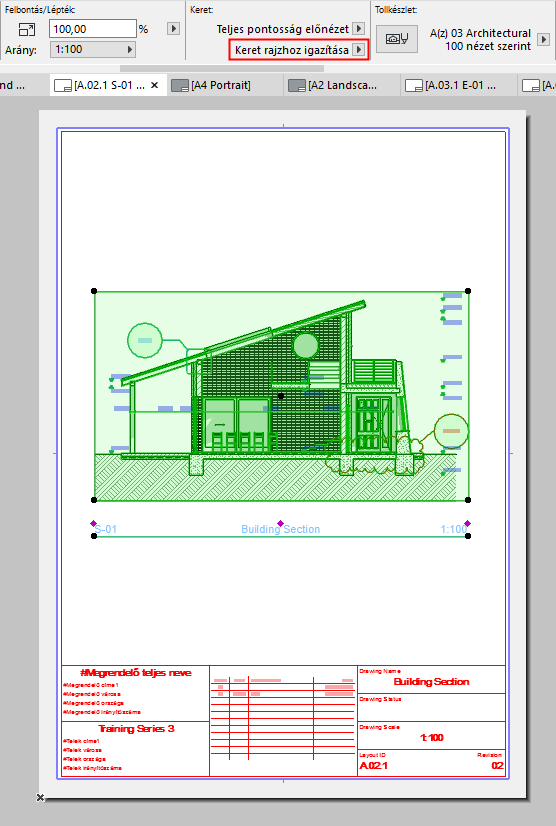

1. Ábra Keret rajzhoz igazítása (Folytonos vonal)

Keret és levágott tartalom átméretezése

1. Válassza ki a keret tetszőleges élét, és módosításához használja a mozgó paletta szerkesztési parancsait.
2. Ekkor aktívvá válik az Átméretezés kézzel választógomb (a Rajz beállításainál és az Infótáblán).
3. Alapértelmezés szerint a Rajz körülvágása a kerettel lehetőség is be van jelölve: a keret újraméretezésekor a program az új kerettel vágja körül a képet.

A körülvágott rajz keretét szaggatott vonal jelzi.

A levágott tartalom mindaddig visszaállítható, amíg a forrás elérhető. (lásd lentebb)

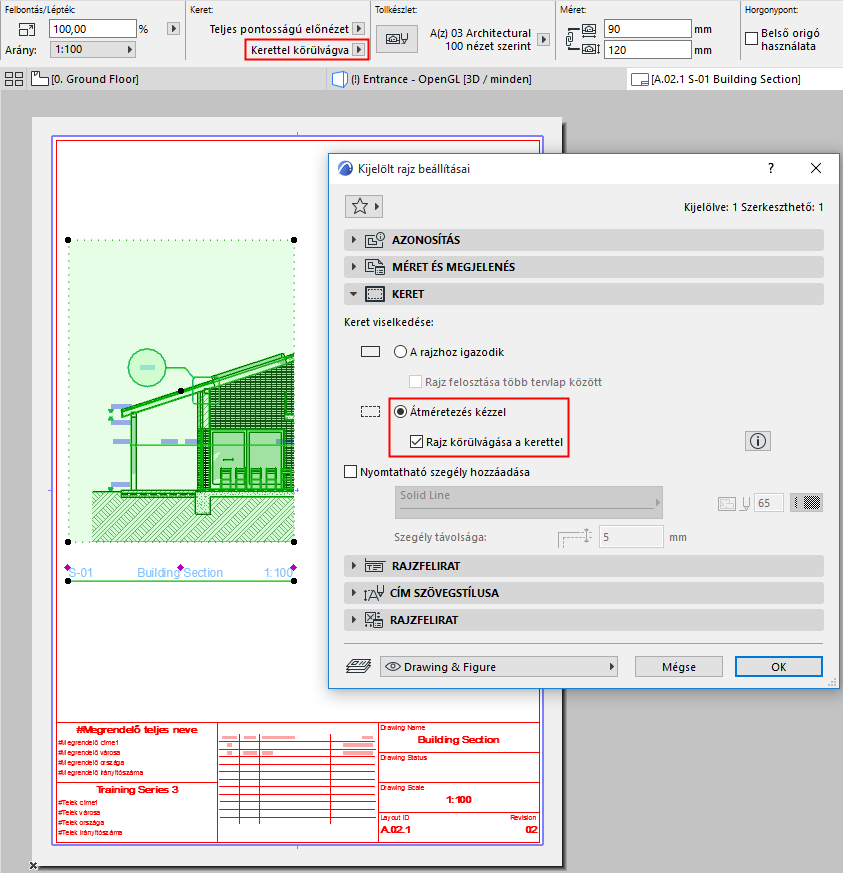

2. Ábra Kerettel körülvágva (Szaggatott vonal)

Levágott tartalom visszaállítása

Egy kiválasztott, körülvágott rajzon:

1. Mozgassa a keretet a kívánt pozícióba.

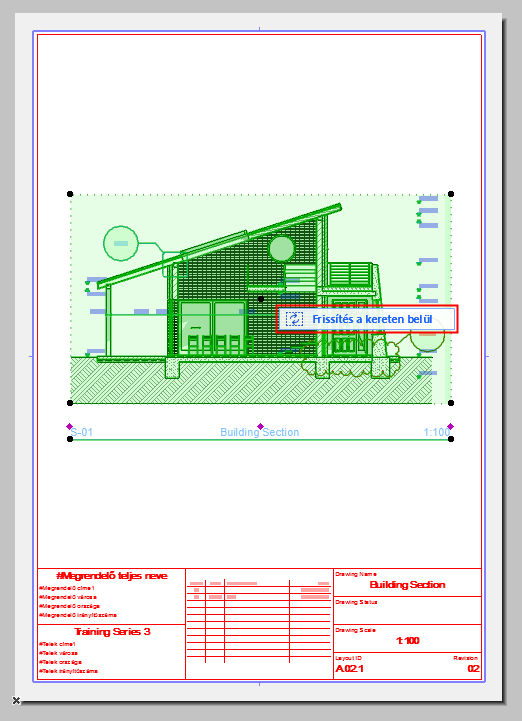

2. A levágott tartalmat az árnyékos területek jelzik. Megjelenik a Frissítés a kereten belül parancs.





3. Kattintson a Frissítés a kereten belül lehetőségre. Ekkor a program visszaállítja a rajz rejtett (levágott) részeit.

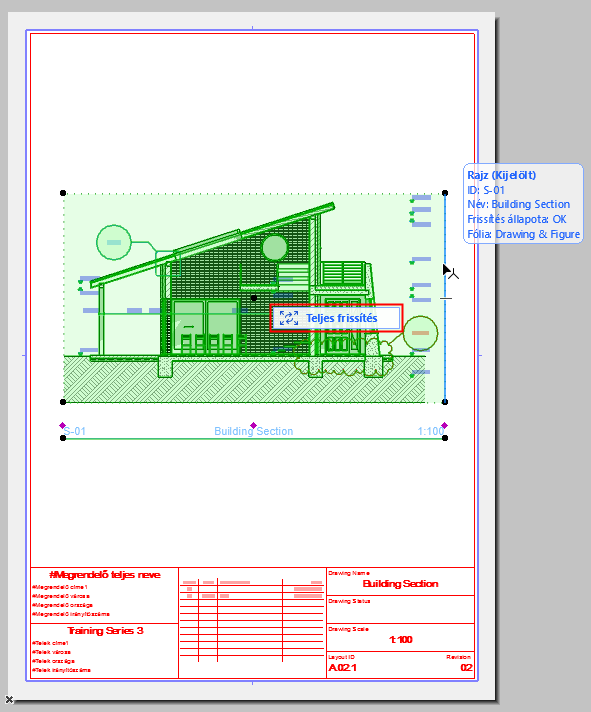

4. Ha tovább módosítja a keretet, a parancs a következőre változik: Teljes frissítés.
   • Kattintson a Teljes frissítés gombra a rajz teljes tartalmának háttérben történő frissítése céljából. Ekkor az összes rejtett tartalom megjelenik, így nem szükséges folyamatosan frissítenie a keret formájának szerkesztésekor.





 Rajzok körülvágása a kerettel parancs

Kézzel átméretezett keretű, nem körülvágott, kijelölt rajz esetén:

Használja a Rajzok körülvágása a kerettel parancsot, melynek helye:

• A Rajz vagy a Rajz Navigátor elemének helyi menüje
• A Tervlap lap helyi menüje
• Infótábla
• Dokumentáció > Rajzok menü
• Rajz beállításai (Keretek panel)

A rajz aktuális állapota Körülvágott (ahogyan az az Infótáblán és a Rajzkezelőben látható). A rajz minden olyan része, amely a keret aktuális méretén kívül esik, törlődik a rajzok gyorsítótárából.

A körülvágott rajz keretét szaggatott vonal jelzi.

Körülvágás megszüntetése parancs

Bármely kijelölt és körülvágott rajz esetén:

Használja a Körülvágás megszüntetése parancsot a következő helyeken:

• A Rajz vagy a Tervlap lap helyi menüje
• Infótábla
• Dokumentáció > Rajzok menü
• Rajz beállításai (Keret panel): Szüntesse meg a Rajz körülvágása a kerettel kijelölését

A rajz aktuális állapota Nem körülvágott (ahogyan az az Infótáblán és a Rajzkezelőben látható), a kerete pedig Kézzel átméretezett.

• Automatikus frissítésű rajz esetén: a Körülvágás megszüntetése parancs visszaállítja a rajz korábban levágott részeit
• Manuális frissítésű rajz esetén: a levágott részek visszaállításához használja a Körülvágás megszüntetése parancsot, majd frissítse a rajzot.

A kézzel átméretezett rajzkeretet szaggatott vonal jelzi:

3. Ábra Kézzel átméretezett keret (szaggatott vonal) – Nem körülvágott állapotú rajz
