Példa: Űrszelvény ütközésvizsgálata

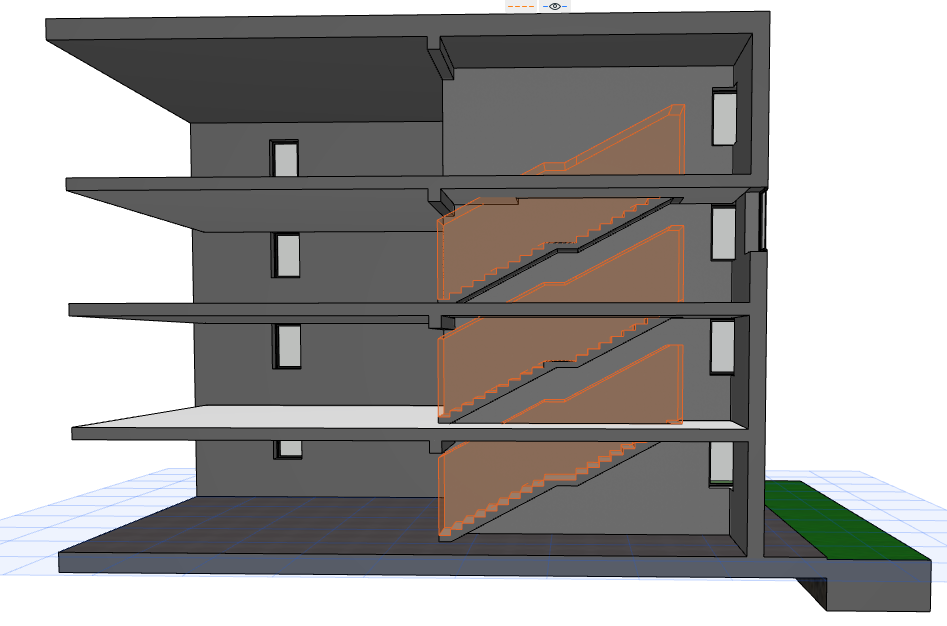

Az alábbi modell 3D nézetében ellenőrizzük az űrszelvény ütközését.

Megjegyzés: Az űrszelvény láthatósága a Dokumentáció > Modellnézet-> Modellnézet-beállítások (Lépcsők beállításai) menüpontban kapcsolható be.

  1. Nyissa meg a Tervezés > Modellek összehasonlítása > Ütközésvizsgálat menüpontot.

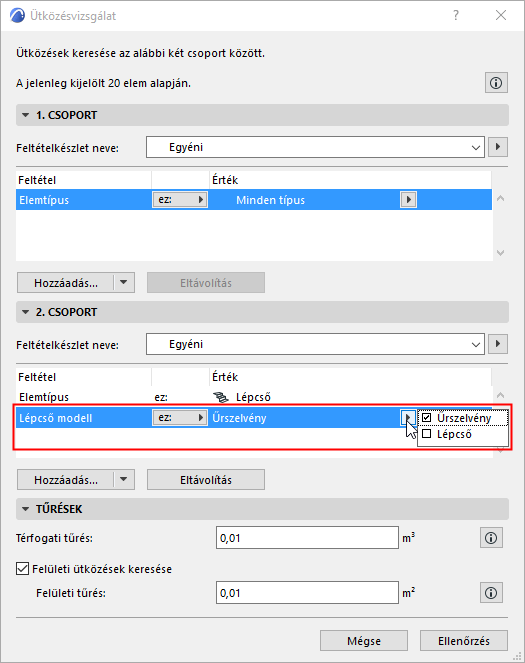

  2. Adja meg az ütközési kritériumokat a párbeszédablakban.

    • Az 1. csoport esetén: minden 3D elem
    • A 2. csoport esetén: lépcsők, a Lépcső modell űrszelvény-részének figyelembevételével .
  3. Az ütközésvizsgálat futtatásához nyomja meg az Ellenőrzés gombot.
  4. Megnyílik a Modell-ellenőrzési jelentés az eredményekkel. Ezen a helyen a modellben szereplő valamennyi kapcsolódó elemre megtekintheti az eredményt és szükség szerint létrehozhat Feladatokat is.

    Lásd Modell-ellenőrzési jelentés .
