Térfogati/területi tűrések beállítása

Tetszés szerint megadhat tűréseket az ütköző részek elemeinek térfogatára és területére vonatkozóan.

Ütköző elemekről beszélünk, ha az ütköző részek térfogata vagy (ha van ilyen) területe meghaladja a tűrésértéket.

Megjegyzés: Az itt szereplő mértékegységek terv rajzi egységeinek felelnek meg (Beállítások > Terv beállításai).

Térfogati tűrés

Az Ütközésvizsgálat mindig az ütköző részek térfogata alapján határozza meg az ütköző elemeket.

Opcionálisan térfogati tűrés adható meg: ha a két elem ütköző részeinek térfogata meghaladja ezt a tűrésértéket, ütköző elemekről beszélünk.

Területi ütközés keresése

Kiegészítő lehetőségként az Ütközésvizsgálat funkció ellenőrzi az ütköző részek területét is. Ha engedélyezi a területi ellenőrzést és megadja a tűrést, a program azokat az elemeket kezeli ütközőként, amelyeknél az ütköző terület meghaladja ezt a területi tűrésértéket.

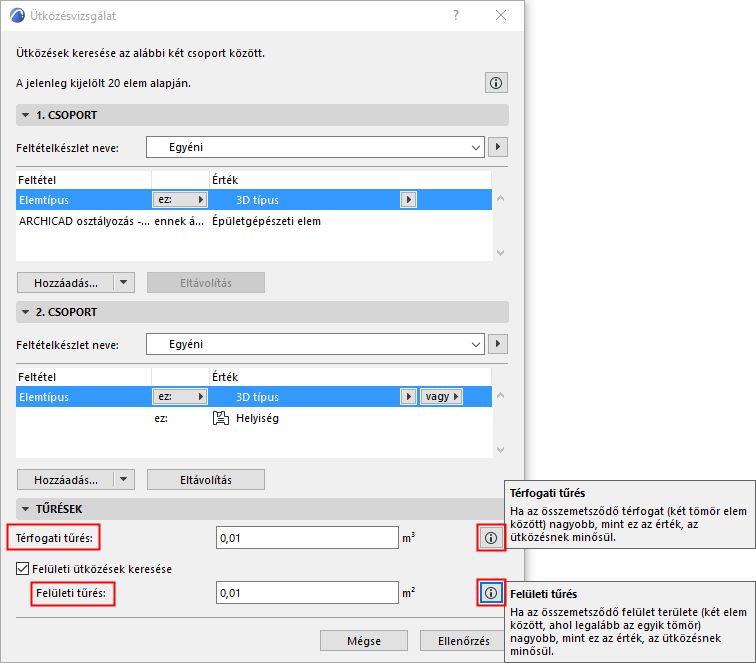

Megjegyzés: Ha a területi ellenőrzés be van kapcsolva, előfordulhat, hogy a program akkor is ütközőnek érzékel két elemet, ha azok ütköző térfogata nem haladja meg a térfogati tűrést – ennek oka az, hogy az ütköző terület viszont meghaladja a területi tűrést. Lásd az alábbi példát.
