Nyomvonal grafikus szerkesztése

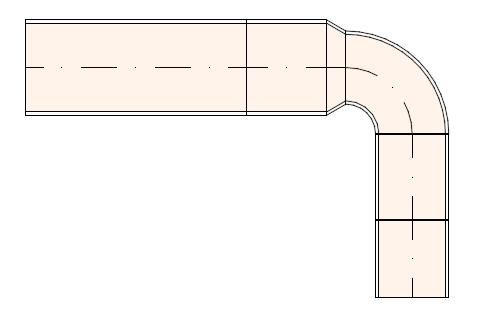

Új pont beillesztése

A referenciavonaltól:

1. Válassza az Új csomópont beillesztése lehetőséget.
2. Húzással hozzon létre egy új csomópontot, és módosítsa a nyomvonal alakját.

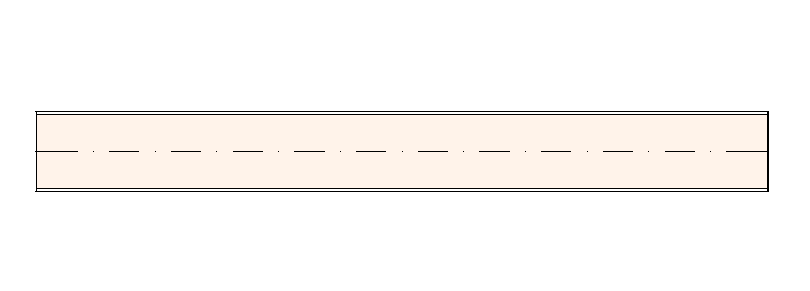

Csomópont mozgatása

Húzza el a csatlakozási pontot, vagy adja meg az értékeket a Követőben. Ezzel módosul a szakasz hossza.

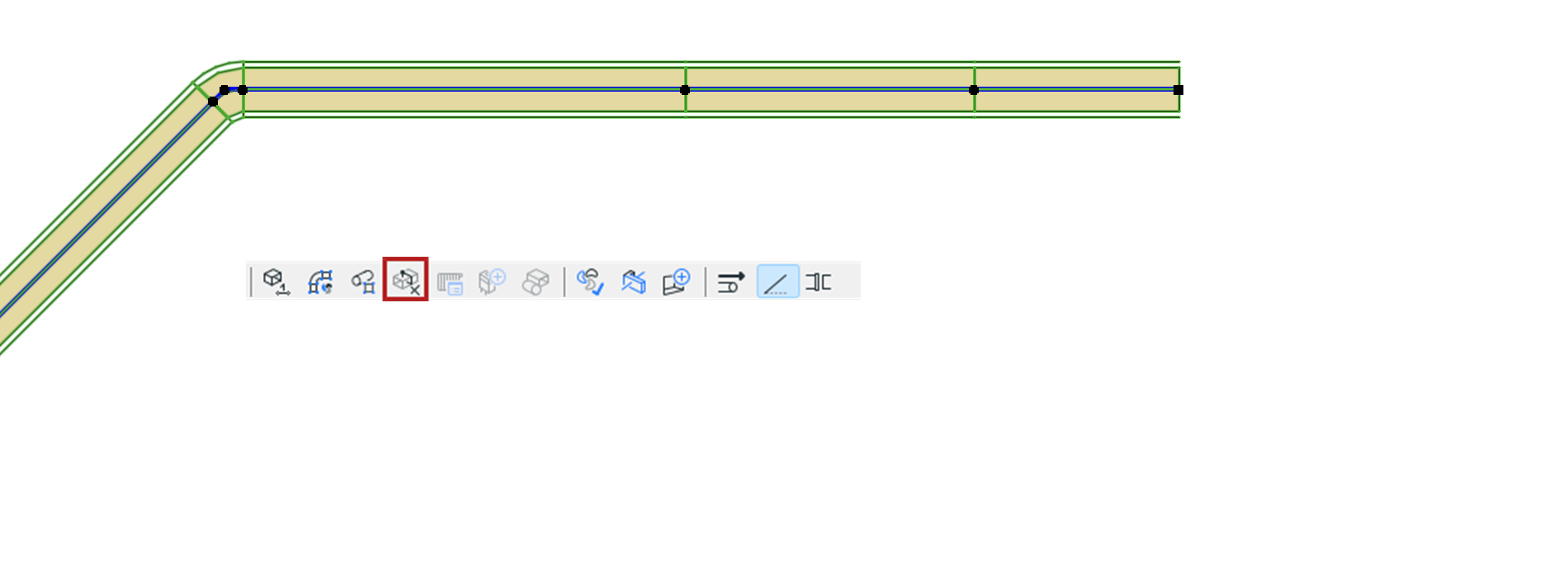

Nem használt csomópontok kitakarítása

1. Jelöljön ki egy vagy több épületgépészeti elvezetést.
2. Az épületgépészeti eszköztárból, a Tervezés menüből vagy a kontextusmenüből: kattintson a Nem használt épületgépészeti csomópontok kitakarítása parancsra.





Ez a parancs törli a kijelölt elvezetésekhez tartozó nem használt csomópontokat, vagyis azokat a csomópontokat, amelyek két azonos geometriájú szakasz közé esnek, és amelyek nem szolgálnak egy másik elem összekapcsolására.

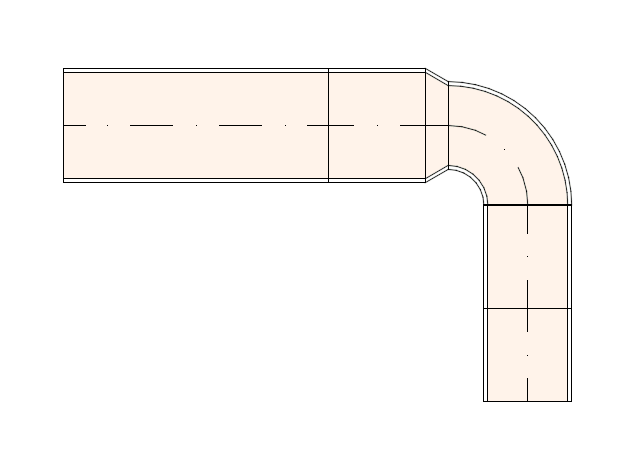

Nyomvonal megemelése (alaprajz)

Adja meg az értéket, amellyel meg kívánja emelni a nyomvonalat.

Nyomvonal megemelése (3D)

Használja az eltolás parancsot a elvezetés magasságának módosításához a Z tengelyen.

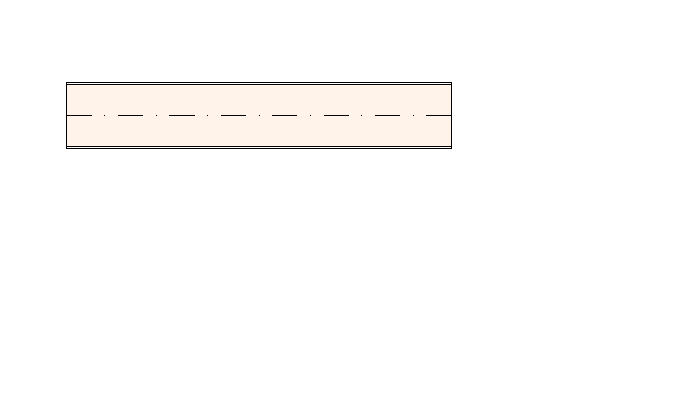

Nyomvonal folytatása

Erre az egyenes szakaszok nem csatlakozó végein van lehetőség.

Szakasz eltolása

1. Jelölje ki az elemet.
2. Kattintson a referenciavonalra.
3. A mozgó palettán válassza a „Szakasz eltolása" lehetőséget a mozgatáshoz.

A szakasszal együtt minden csatlakoztatott elem is elmozdul, és a kapcsolatok megmaradnak. Lásd még: Csatlakoztatott nyomvonalak és elemek mozgatása (Alaprajz)

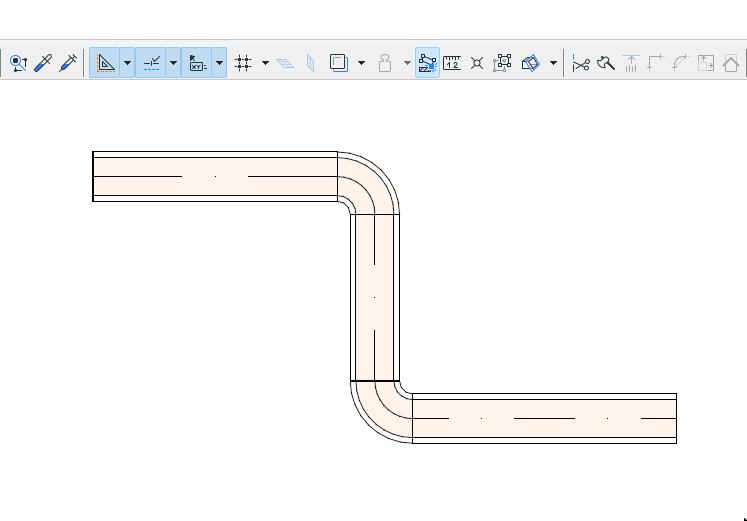

Épületgépészeti nyomvonal felosztása

1. Válassza ki a felosztani kívánt nyomvonalat.
2. Válassza a Szerkesztés > Módosítás > Szétvágás parancsot, vagy a fejsze ikont az eszközsorból.
3. Rajzoljon egy ideiglenes vágóvonalat.
   Megjegyzés: a 3D ablakban egy piros vágósík látható visszajelzésként.
4. Kattintson a szem kurzorral a vágó vonal/ív tetszőleges oldalán.
5. Azon az oldalon, amelyre kattintott, az elemek továbbra is ki lesznek választva, ugyanakkor megszűnik a másik oldalon az elemek kiválasztása.

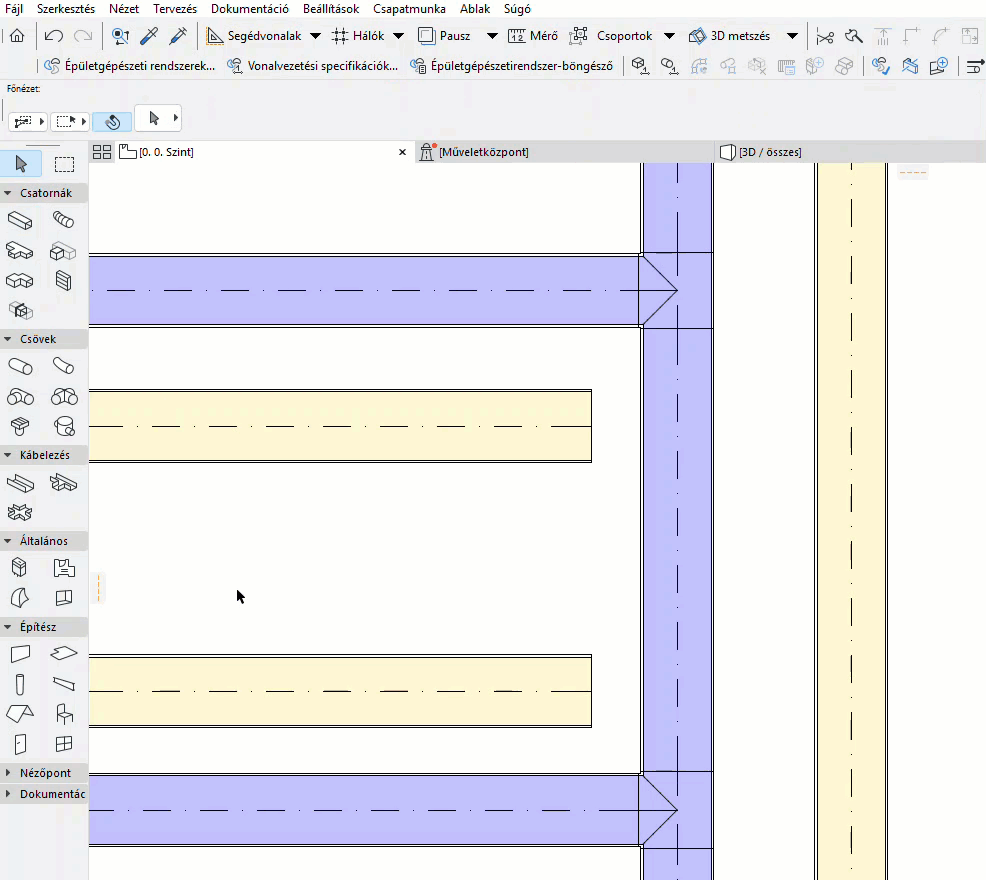

Elvezetési elemek egymáshoz igazítása

A Szerkesztés > Átalakítás > Igazítás paranccsal a épületgépészeti elvezetési elemek meghosszabbíthatók vagy egymáshoz igazíthatók.

Az Igazítás paranccsal egy elágazó kapcsolódás is létrehozható: ha egy vagy elvezetési elemet egy másik, azonos típusú útvonalhoz igazít, a rendszer automatikusan létrehoz csatlakozást azon pontokon, ahol érvényes csatlakozás alakulhat ki.

Lásd még: Elemek hozzárendezése.

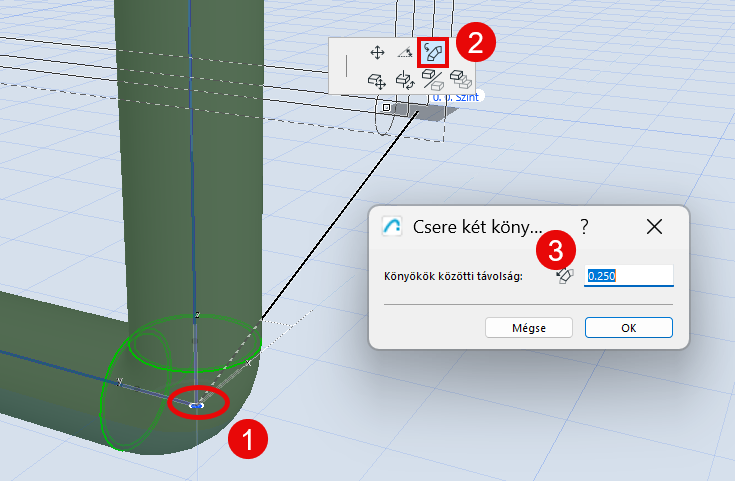

Csere két könyökre

Egy könyök két külön könyökké alakítása:

1. Jelöljön ki egy könyököt
2. Kattintson a középső csomópontjára a mozgó paletta eléréséhez, majd válassza ki a következő parancsot: Csere két könyökre
3. A párbeszédpanelen adja meg a kívánt távolságot, majd kattintson az OK gombra
