Szakasz átmérőjének módosítása – a mozgó paletta segítségével

Elérhető az Archicad Collaborate-tel.

A nyomvonal szakasza (légcsatorna, cső, kábeltálca‏) átmérőjének módosítása.

1. Jelölje ki a nyomvonalat
2. Kattintson a módosítani kívánt szakasz referenciavonalára
   Megjegyzés: Kapcsolja be az Épületgépészeti referenciavonalak lehetőséget a 2D nézetekben, a Nézet > Megjelenítési lehetőségek a képernyőn menüpontban.

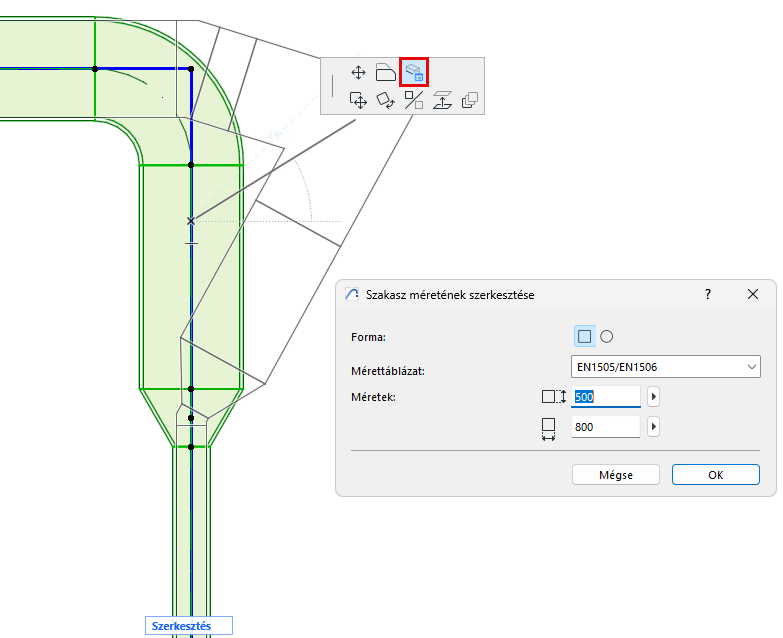

3. Válassza a Szakasz méretének szerkesztése lehetőséget a mozgó palettán.
4. A párbeszédpanelen módosítható a szakasz formája (csak légcsatorna esetén), mérettáblázata és mérete.





5. Kattintson az OK gombra a szakasz frissítéséhez a modellben.





Az elérhető méretek a kiválasztott mérettáblázatból származnak (a Beállítások > Terv beállításai > Vonalvezetési specifikációk menüpontban megadott beállítás).

Lásd még: Duct Size Optimizer.
