Szakasz referenciavonal módosítása – igazítás és eltolás
Elérhető az Archicad Collaborate-tel.

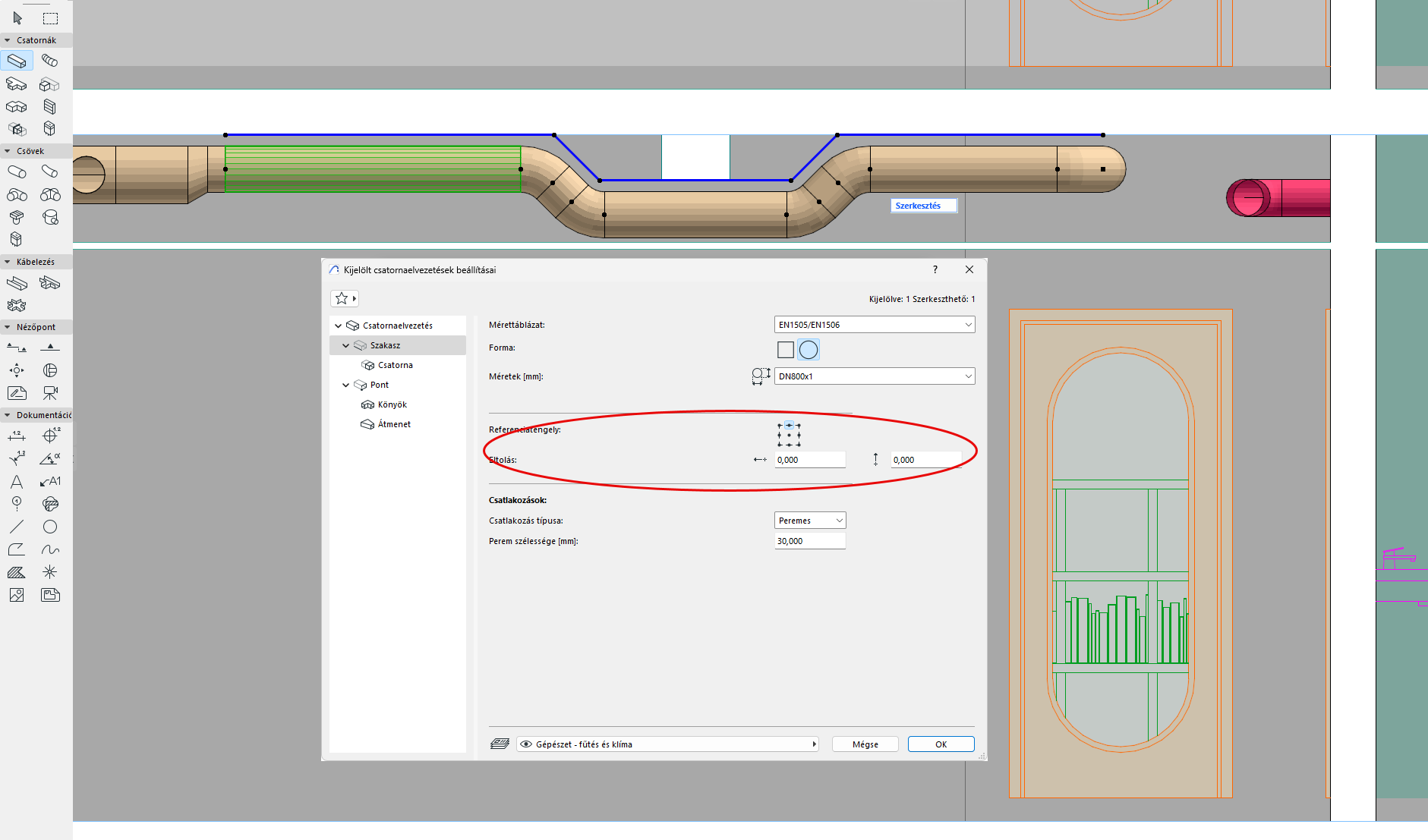

Alapértelmezés szerint a referenciavonal a nyomvonal-szakaszok közepén található. Szükség esetén adjon meg eltolási értéket, vagy módosítsa az igazítást az Infótáblán vagy a Szakasz beállításainál.
Megjegyzés: Kapcsolja be az Épületgépészeti referenciavonalak lehetőséget a 2D nézetekben, a Nézet > Megjelenítési lehetőségek a képernyőn menüpontban.
Ha például egy csatornát közelebb szeretne helyezni a födémhez, igazítsa a nyomvonal referenciavonalát az alsó ponthoz. Vagy adjon meg eltolást úgy, hogy a nyomvonal adott távolságra legyen a faltól vagy a plafontól.
