Épületgépészeti csatlakozási helyek szerkesztése

Elérhető az Archicad Collaborate-tel.

Kiegészítők, Berendezések és Lezárás elemekhez: a csatlakozási helyek egyszerűen szerkeszthetők:

1. Jelölje ki az elemet.

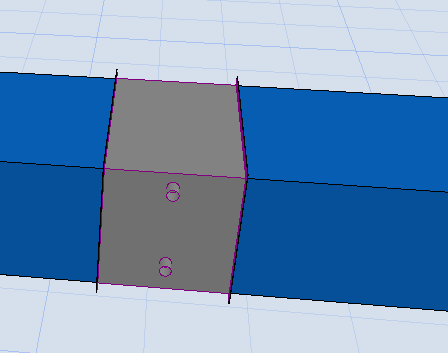

2. Kattintson a szerkesztendő csatlakozási helyre.
   Megjegyzés: A választáshoz egymást átfedő portok közül: a Tab billentyűvel végiglépkedhet az elérhető portokon, majd kiválaszthatja a megfelelőt

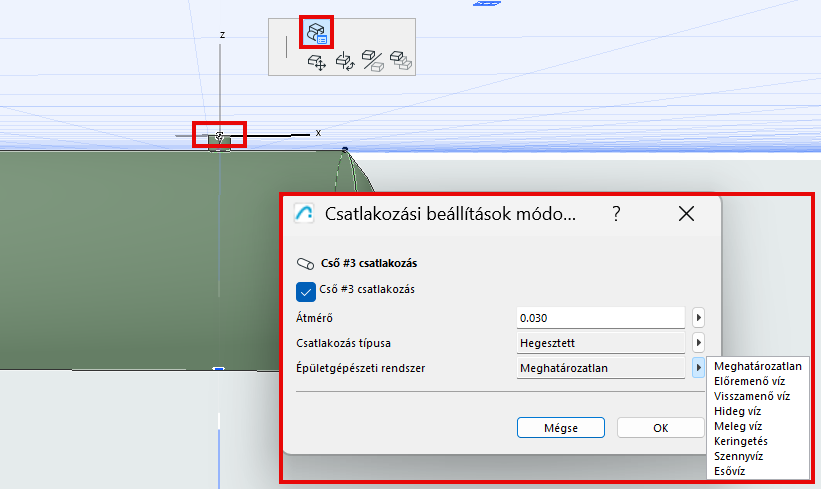

3. Válassza a mozgó paletta Csatlakozási beállítások módosítása parancsát.
4. Használja a párbeszédpanelt a beállítások módosításához.





A grafikus szerkesztési csomópontokkal módosíthatja a csatlakozásokat és az elemek geometriáját.

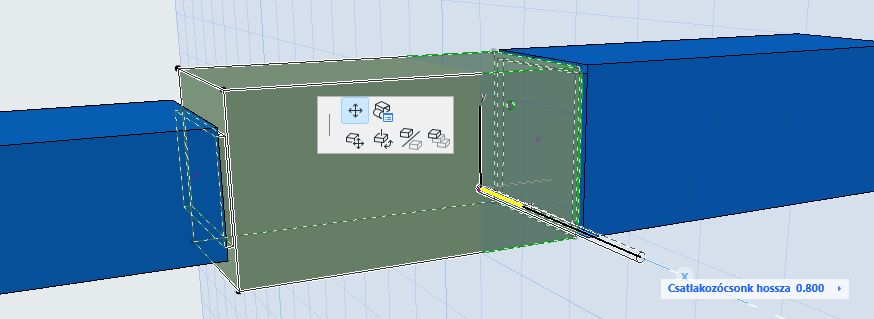

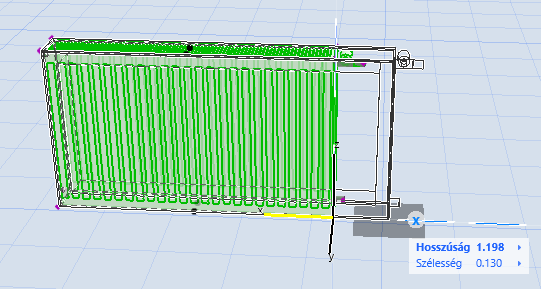

1. Ábra Csatlakozások áthelyezése	2. Ábra Csatlakozás hosszának beállítása	3. Ábra Hosszúság, szélesség, magasság
