Épületgépészeti munkakörnyezet

Notice: Az Archicad Collaborate vagy az Archicad Max csomaggal érhetők el.

Az épületgépészeti vonatkozású felhasználói felület eléréséhez válassza a Beállítások > Munkakörnyezet > Profil alkalmazása > Épületgépészeti profil lehetőséget.

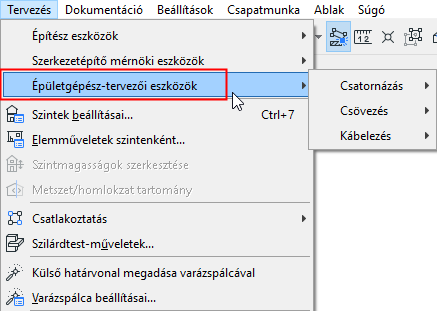

Az Épületgépészeti eszköztárban az épületgépészeti eszközök (amelyek a Tervezés > Épületgépészeti eszközök menüből is elérhetők), valamint általános és alapvető építészeti eszközök jelennek meg a pontos modellezés támogatásához az épületszerkezetben.


Az Épületgépészet eszközsor a gyakran használt épületgépészeti parancsokhoz biztosít gyors elérést
1. Ábra Épületgépészeti eszközsor

Képernyő-beállítások az épületgépészeti modellezéshez

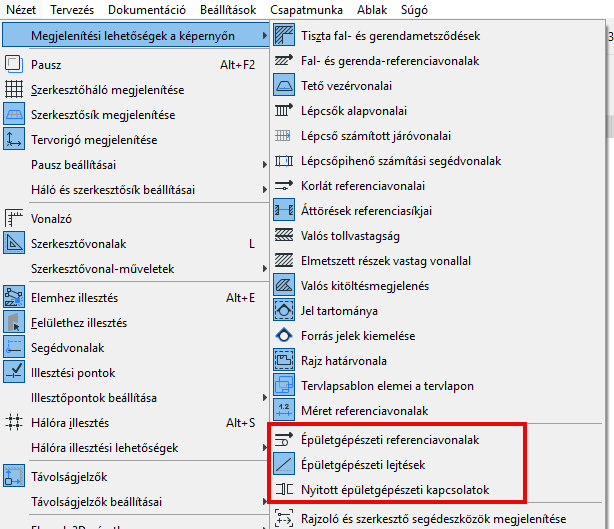

A Nézet > Megjelenítési lehetőségek a képernyőn oldalon: Alkalmazza a nézeteket a pontos épületgépészeti modell létrehozásához:

  • Épületgépészeti referenciavonalak
  • Épületgépészeti lejtések
  • Nyitott épületgépészeti kapcsolatok


Ugyanezek a parancsok az épületgépészeti eszköztárból is elérhetők:



Átlátszó építészeti modell megjelenítése épületgépészeti modellezés közben

Az építészeti modellt átlátszóként jelenítheti meg az épületgépészeti rendszerek modellezése közben. Ez megkönnyíti és felgyorsítja a nyomvonalvezetést és a koordinációt, anélkül, hogy szem elől tévesztené a környező épületet.



Használja az „Átlátszó építészet” grafikus felülírás kombinációt. A Grafikus felülírás szabályaival beállíthatja a kívánt átlátszóságot minden egyes építészeti elemhez.
