Elvezetési beállítások – Elágazás, Pozicionálás, Szigetelés

Elérhető az Archicad Collaborate-tel.

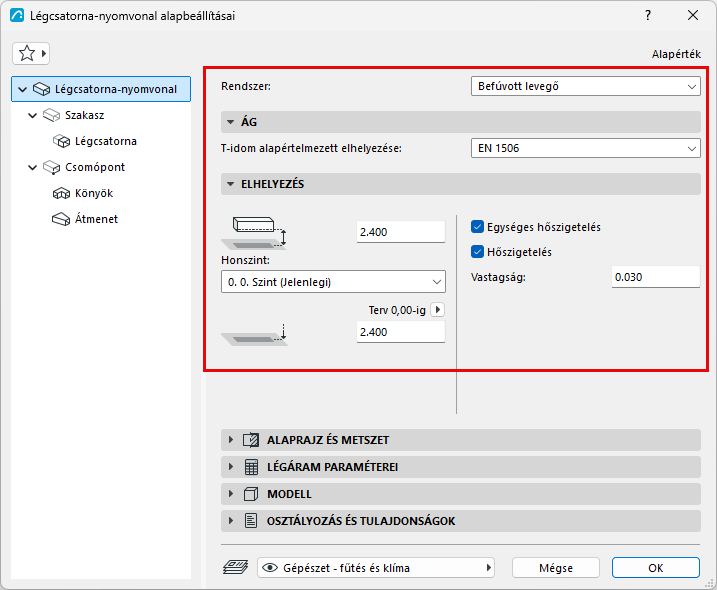

Nyissa meg az elvezetési eszköz alapértelmezett beállításait

Épületgépészeti rendszerek

Válasszon ki egy rendelkezésre álló épületgépészeti rendszert. Az épületgépészeti rendszer határozza meg a nyomvonal 2D-s és 3D-s megjelenését. Lásd Épületgépészeti rendszerek .

Megjegyzés: Ha a nyomvonal egy elemét önálló épületgépészeti tárgyhoz kapcsolja: a nyomvonal eleme automatikusan „örökli” az objektum csatlakozási pontjának épületgépészeti rendszerét.


Ág

Az Ág részben megtalálható a nyomvonal T-idomaira vonatkozó alapértelmezett mérettáblázat.

Lásd Vonalvezetési specifikációk.

Elhelyezés

  • Állítsa be az Elvezetési elem honszintjét, valamint a honszinttől való eltolódását
  • Állítsa be az Elvezetési elem alsó eltolódását a kiválasztott hivatkozási szinthez képest

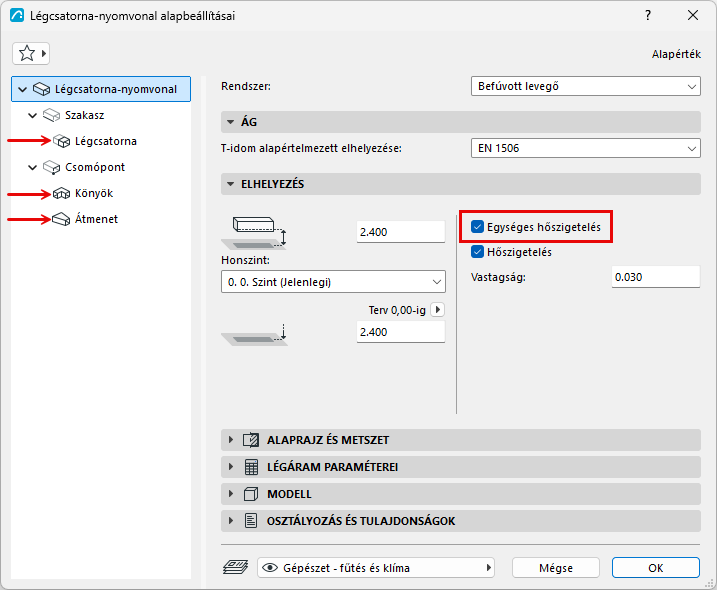

Egységes hőszigetelés

Ellenőrizze, hogy az elvezetés minden része ugyanazt a szigetelési értéket alkalmazza: tehát a Csatorna, a Könyök és az Átmenet is.



Szükség esetén bármelyik alkatrészhez külön szigetelési értékeket adhat meg a saját beállítási lapján; ehhez törölni kell a megfelelő jelölőnégyzet kijelölését.

Szigetelés

Jelölje be, ha szigetelőréteget kíván hozzáadni az elvezetett csatornák/csövek külső felületéhez. Ezután adja meg a szigetelés vastagságát.
