Hidronikai adatok (fűtés, hűtés)

A fűtési vagy hűtési rendszer modellezése után megadhatók a kapcsolódó számítási bemenetek. A tervezési feltételek a berendezés beállításaiban adhatók meg, míg az átfogóbb rendszeradatok – például a fűtési vagy hűtési előremenő és visszatérő hőmérséklet – a Hidronikai beállítások párbeszédablakban állíthatók be.

Megjegyzés: Az MEP Designer számítási funkciói csak felhőalapú licenccel érhetők el.
  1. Hidronikus rendszer létrehozása cső elemek és berendezések használatával

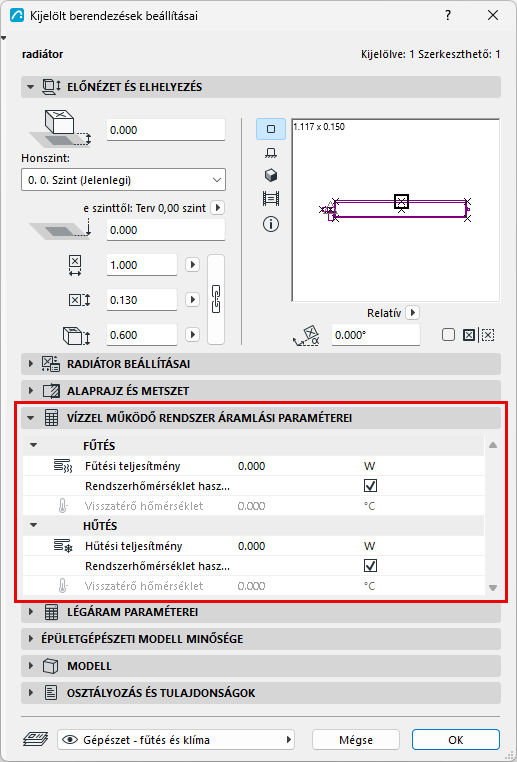

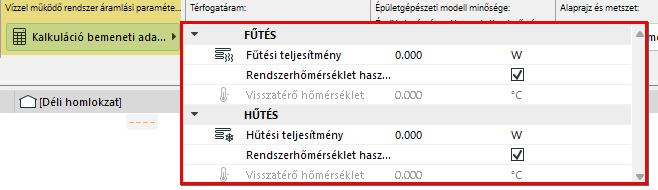

  2. Adja meg az egyes hidronikus berendezések fűtési és hűtési értékeit a beállítási párbeszédablakukban vagy az Infótáblában:

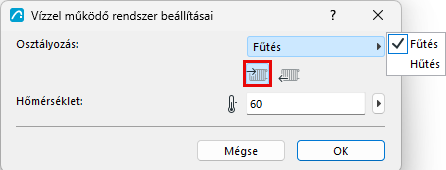

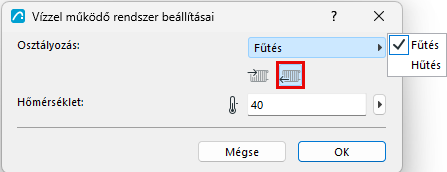

  3. A Vízzel működő rendszer beállításaiban: Adja meg a (pl. előremenő és visszatérő) hőmérsékleti követelményeket:
    • Nyissa meg a Hidronikus rendszerbeállítások menüt az épületgépészeti eszköztárból vagy bármelyik hidronikai szakasz kontextusmenüjéből.

      HydronicSystemSupply.png   HydronicSystemReturn.png

  4. Adja hozzá a hidronikus rendszert a rendszerböngészőhöz (lásd Épületgépészeti rendszer hozzáadása a rendszerböngészőhöz)

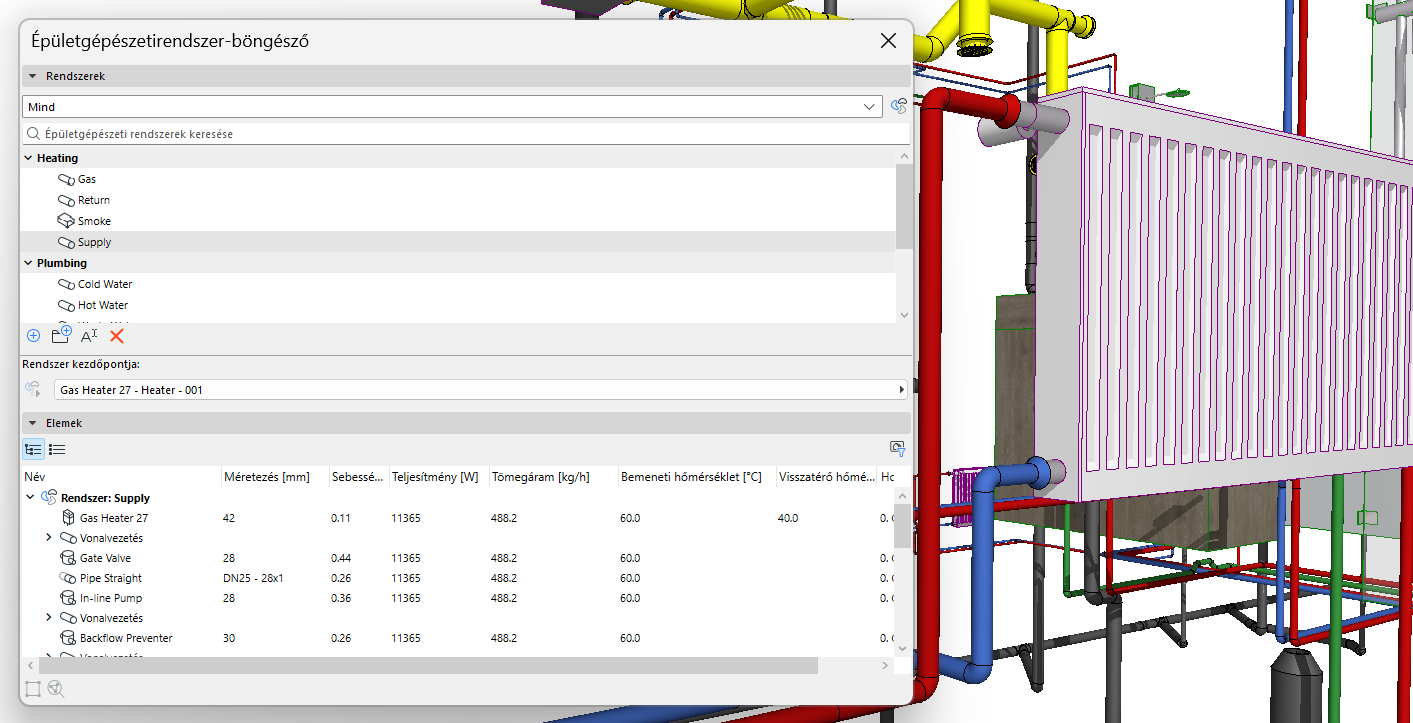

    A Rendszerböngésző minden elemhez megjeleníti a vonatkozó adatokat: kapacitások, befúvási és elszívási hőmérséklet, tömegáram, sebesség.


    • A kapacitások értéke a rendszer kezdőpontjáig összeadódik
    • A program kiszámítja a nyomvonalak és szakaszok tömegáramát, sebességét és visszatérő hőmérsékletét
    • Ezek az adatok az elemek méretein, valamint a hidronikus elemeknél megadott teljesítmény- és hőmérsékleti adatokon alapulnak
  5. Cső méreteinek optimalizálása: Szükség szerint módosítsa a méreteket a hidronikai optimalizáló eszközzel, a rendszerböngészőben megjelenő adatok alapján.

Ezeket az adatokat a rendszer minden részénél megjelenítheti címkék és listák segítségével.



Gondjai vannak az épületgépészeti adatok megjelenítésével?

Néha előfordul, hogy a (pl. címkéken és konszignációkban) megjelenített adatok nem frissülnek. Ebben az esetben:

  1. A számítás elindításához győződjön meg róla, hogy hozzáadta a rendszert a Rendszerböngészőhöz (lásd: Épületgépészeti rendszer hozzáadása a rendszerböngészőhöz )
  2. Ha semmi nincs kijelölve a tervben, használja a helyi menü következő parancsát: Épületgépészeti tulajdonságok újraépítése
Megjegyzés: Az Épületgépészeti tulajdonságok újraépítése parancs az Archicad 29.1.0-s verziójától érhető el. A korábbi verziókban a következők szerint járjon el:
  • Nyissa meg a rendszerböngészőt, és válassza ki a frissíteni kívánt rendszert
  • Használja a Nézet > Frissítés > Újraépítés és Újragenerálás opciót
