Elektromos terv beállításai
Elérhető az Archicad Collaborate-tel.

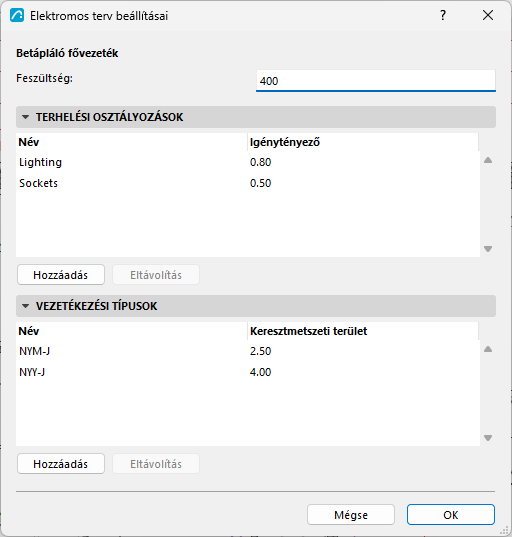

Ebben a párbeszédablakban adhatók meg a tervszintű elektromos beállítások.
Nyissa meg a párbeszédpanelt:
- a Beállítások > Terv beállításai > Elektromos terv beállításai menüparanccsal, vagy
- az Épületgépészeti eszközsorról.
Betápláló fővezeték
Állítsa be a terv fő áramellátásának feszültségét (Voltban – V).
Terhelési osztályozások
Adja meg a tervben szereplő elektromos készülékek által használt terhelési osztályokat. Minden osztályozásnál adja meg a Nevet és az Igénytényezőt.
Megjegyzés: Az Igénytényező általában egy 0 és 1 közötti numerikus érték. Azt írja le, hogy több terhelés vagy terheléscsoport reálisan milyen mértékben jelentkezik egyszerre igényként – összehasonlítva az elméleti maximális (beépített) teljesítménnyel, amely akkor keletkezne, ha minden fogyasztó egyszerre, teljes terheléssel működne. A számítások során az elektromos készülékek látszólagos teljesítményét (volt-amper – VA) megszorozza a rendszer az igénytényezővel, így megkapja az egyes elektromos készülékek igényelt terhelési (szintén volt-amper – VA) paraméterének értékét: Igényelt terhelés = Látszólagos teljesítmény * Igénytényező (pl. 15 VA * 0,8 = 12 VA).
Vezetékezési típusok
Adja meg a terv áramkörei által használt vezetékezési típusokat. Mindegyiknek adja meg a Nevét és a Keresztmetszeti területét (négyzetmilliméterben).
