Elektromos panel címkézése

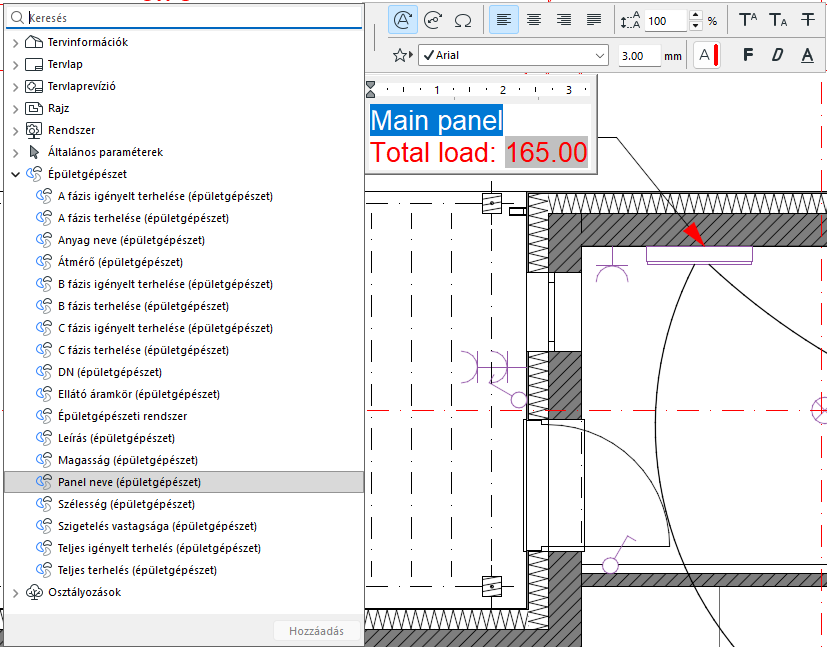

Elektromos panelek esetén a következő Automatikus szöveg paraméterek érhetők el az Épületgépészet kategóriában.

Az Automatikus szöveg paraméterek a következő értékeket adják vissza:

Panel neve - Az Elektromos panel neve. Áramkörök esetén a szülő Panel neve.
A/B/C fázis terhelése - Az A/B/C fázis teljes elektromos terhelése.

Példa: Egy Elektromos készülék látszólagos teljesítménye 15 VA, és egy olyan áramkörhöz tartozik, amely csak az A fázist használja (az áramkörök és fázisaik egy Elektromos panel elem beállítási párbeszédablakában adhatók meg). A teljes 15 VA az A fázis terhelését növeli.

Megjegyzés: Ha a Látszólagos teljesítmény jelölőnégyzet nincs bejelölve az eszköznél, vagy az eszköz nem része egyetlen áramkörnek sem (az Áramellátás mező értéke „Fő”), az eszköz egyáltalán nem járul hozzá egyik fázis terheléséhez sem.

Teljes terhelés - Az A, B és C fázis terhelésének összege.
A/B/C fázis igényelt terhelése - Az A/B/C fázis teljes igényelt elektromos terhelése. Kiszámítása: Az a látszólagos teljesítmény, amellyel egy Elektromos készülék egy fázis terhelését növeli, megszorozva az Igénytényező értékével a készülék Terhelési osztályozása alapján.

Példa: Egy Elektromos készülék 15 VA-rel növeli az A fázis terhelését. Terhelési osztályozása a „Világítás” értékre van állítva, 0,8-as Igénytényezővel (az Elektromos terv beállításaiban megadottak szerint). Az igényelt terhelés, amellyel a készülék hozzájárul az A fázis igényelt terheléséhez: 15 * 0,8 = 12 VA.

Teljes igényelt terhelés - Az A, B és C fázis igényelt terhelésének összege.
