Tervezés > Szerkezetépítő mérnöki eszközök > Szerkezeti támasz
Az alaprajzon vagy a 3D ablakban: álljon a kurzorral arra a szerkezetelemzési elemre, amelyet meg szeretne támasztani.

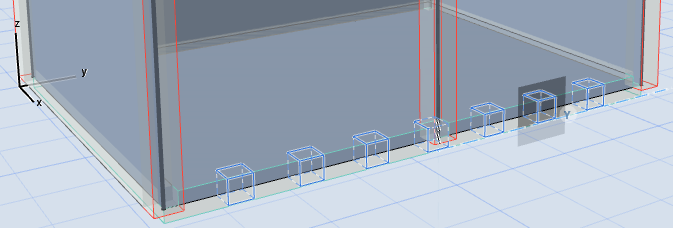

Az elem típusától függően (1D vagy 2D) a grafikus visszajelzésen láthatók az elérhető támasztípusok: Pontszerű, Vonalmenti és/vagy Felület.

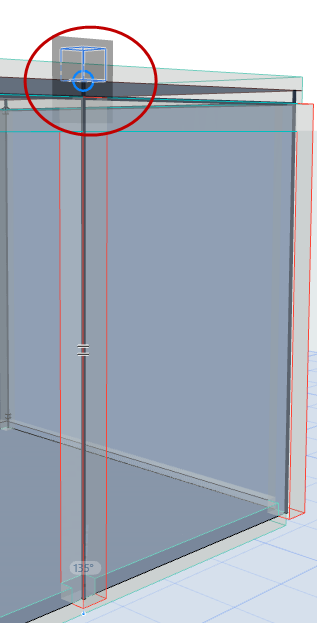

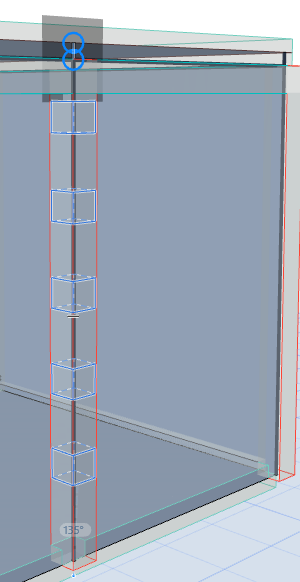

Grafikus előnézet: pontszerű és vonalmenti támasz 1D elemhez

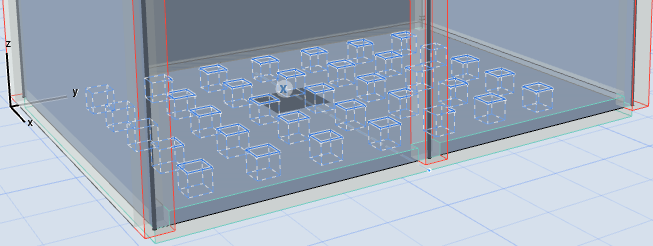

1. Ábra Grafikus előnézet: pontszerű és felületi támasz 2D elemhez

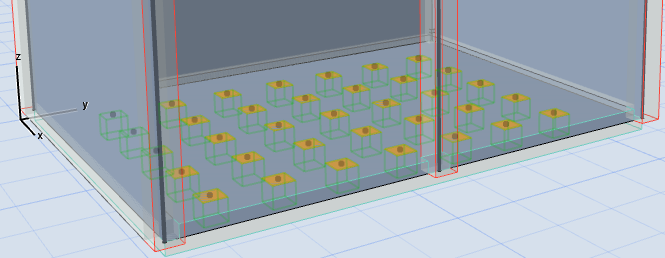

Amikor a kívánt támaszgeometria látható, kattintson az elhelyezéshez.

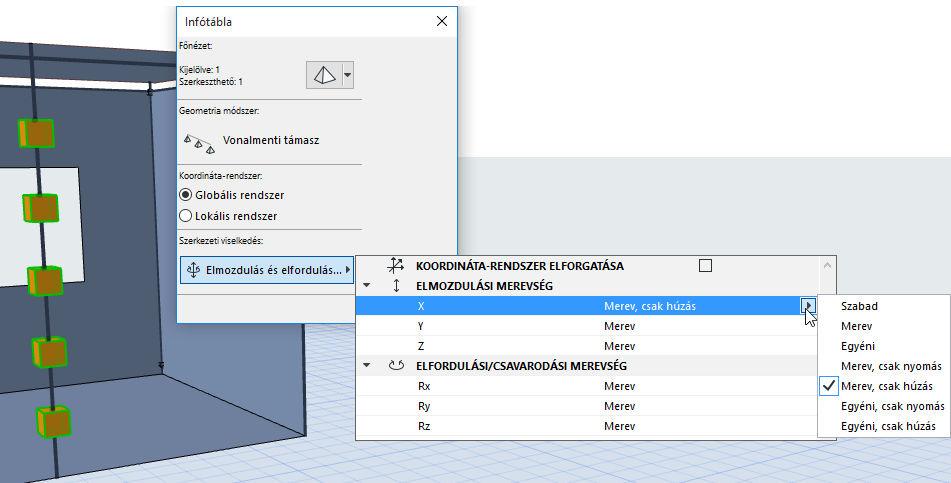

Ha szükséges, további beállítások megadásához használja a Támasz eszköz beállításait vagy az Infótáblát.2. Ábra Vonalmenti támasz elem elmozdulási/elfordulási/csavarodási merevsége
Szerkezeti támasz eszköz alapbeállításai
Új szerkezeti támasz elhelyezésekor az elem alapértelmezett beállításai a pont típusú támaszokra érvényes beállításokat és rajzi egységeket használják (ezek közül néhány a többi támaszgeometriára nem vonatkozik). Ettől függetlenül adja meg az adott támaszgeometriához szükséges értékeket (pl. vonalmenti vagy felületi támasz).
Elhelyezés után a kiválasztott elem beállításainál a megfelelő és releváns beállítások és rajzi egységek láthatók.
„Szerkezeti támaszok létrehozása” parancs
A Szerkezeti támaszok létrehozása paranccsal több elemen hozhatók létre támaszok. A funkció a kijelölt elemekre vagy (ha semmi sincs kiválasztva) a teljes szerkezetelemzési modellre érvényes.
Jelölje ki az elemeket, amelyeknél megtámasztás szükséges.
Kapcsolja be a Tervezés > Szerkezetelemzési elemek > Szerkezeti támaszok létrehozása lehetőséget

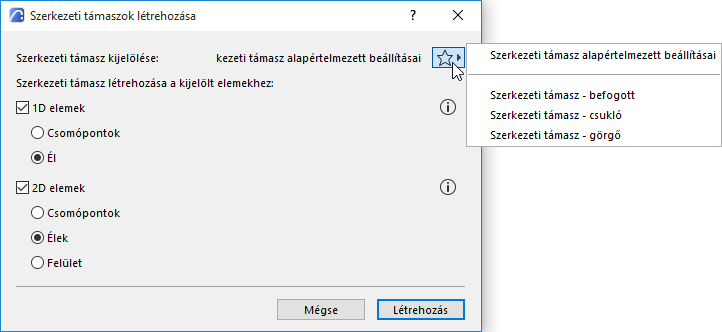

A megnyíló párbeszédablakban adja meg az 1D és/vagy 2D elemekhez elhelyezendő megtámasztások beállításait (vagy válassza a Szerkezeti támasz eszköz Kedvencek beállításait).
A kijelölt elemektől függően előfordulhat, hogy bizonyos beállítások nem elérhetők.
Kattintson a Készítés gombra. A szerkezeti támaszok megjelennek a kijelölt elemeken.
