Anyagmegfeleltetés – Exportálás

Ugorjon a Fájl > Együttműködés > SAF > SAF fordítók menüpontra.

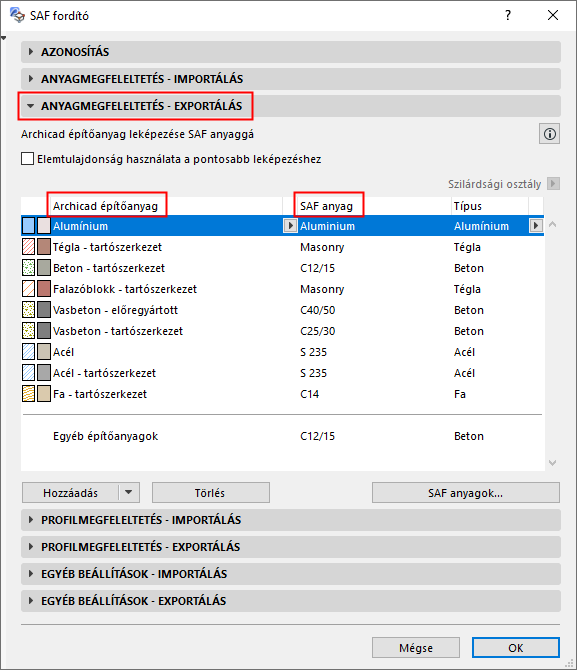

Az Anyagmegfeleltetés - Exportálás panel segítségével az Archicad építőanyagok pontos megfelelőjükre („SAF anyag”) képezhetők le a fogadó szoftverben.

Mindegyik Archicad építőanyag megfeleltethető név szerint egy meghatározott SAF anyagnak.

Lásd Archicad építőanyag megfeleltetése (név szerint) .

A nem név alapján megfeleltetett építőanyagok az „Egyéb építőanyagoknál” megadott alapértelmezett beállítást használják – ez egy átfogó meghatározás.



Az ezen a panelen található anyagmegfeleltetési definíciók a következő exportált Archicad szerkezetekre vonatkoznak:

  • Minden 2D elem
  • Téglalap és kör alakú profillal rendelkező 1D elemek
  • Összetett profilok, amelyek exportálása „általános” típusként történik a Profilmegfeleltetés panelen. (Ezekhez nem tartozik olyan megfelelő elnevezésű SAF keresztmetszet, amely anyagot tartalmazna.)
  • Minden egyéb Archicad összetett profil esetén: az anyagmegfeleltetés nem alkalmazható. Ezeknek az összetett profiloknak a leképezése név szerint történik (a Profilmegfeleltetés panelen) a megfelelő SAF keresztmetszetre, amely anyagdefiníciót is tartalmaz.
