SAF fájl exportálása Archicadből

Az exportálásra az aktuális Archicad terv SAF fordítójának beállításai érvényesek. (Lásd IFC fordítók - Áttekintés.)

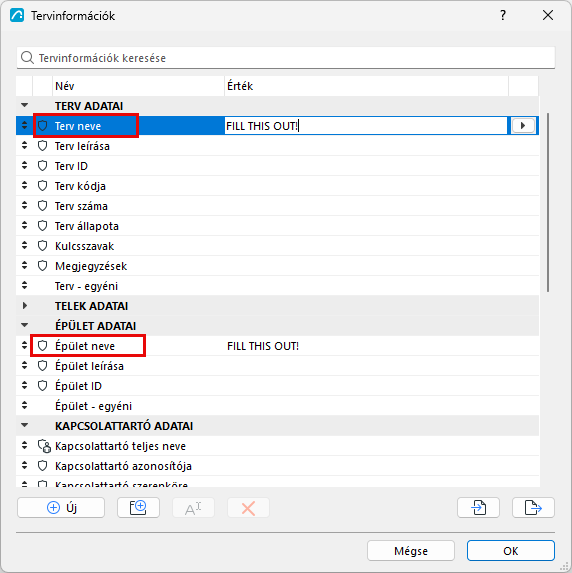

• Terv neve
• Épület neve

  Ezek az adatok láthatók az SAF fájl Terv és Modelladatok lapjain.





A szerkezetelemzési modell exportálásához hajtsa végre a következő lépések egyikét:

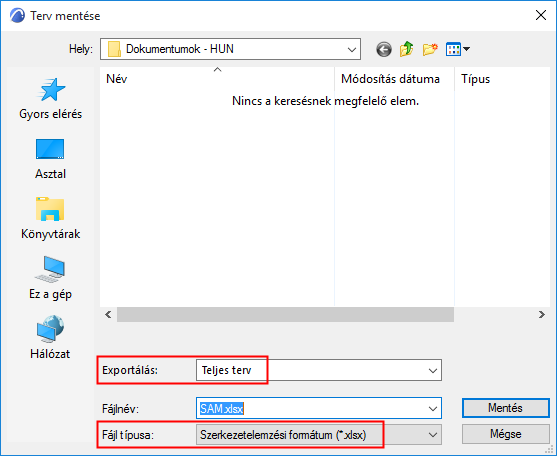

• Az Archicad tervből (az alaprajzon vagy a 3D-s ablakból) használja a Fájl > Mentés mint parancsot
• Válassza ki a Szerkezetelemzési formátumot (*.xlsx)
• Az Exportálás előugró ablakban adja meg, hogy a teljes tervet, az aktuális nézetben látható elemeket vagy csak a kijelölt elemeket kívánja exportálni.





• Használja a Dokumentáció > Publikálás parancsot a saját publikált nézetekben látható elemzési elemek exportálásához. (Lásd Publikáló.)

A gyorsabb munkafolyamat érdekében bizonyos elemzőeszközökhöz használható együttműködési kiegészítő eszköz is:

• Frilo Connection (a Graphisoft fejlesztése): lásd Exportálás FRILO-ba .
• SCIA Connection (az SCIA fejlesztése), amely letölthető innen: Partnerek által készített kiegészítők
